Network OSPF基本概念

OSPF 出现的背景:

了解SPF 算法和LSA通告(ospf进程生成)LSA生成 LSDB

使用SPF算法来计算一个无环路的拓扑图

RouterID

Router ID就是用于在自治系统中唯一标识一台运行OSPF的路由器的32位整数。每个运行OSPF的路由器都有一个Router ID。Router ID的格式和IP地址的格式是一样的,在实际网络部署中,考虑到协议的稳定,推荐使用路由器Loopback0的IP地址做为路由器的Router ID。

只有重新配置系统的Router ID或OSPF的Router ID,并且重新启动OSPF进程后,才会进行Router ID的重新选取。

>reset ospf process

OSPF 基本运行机制:

  1. 通过hello 协议形成邻居关系:
    • 设备运行OSPF协议后,会从所有启动OSPF协议的接口上发出Hello数据包。
  2. LSAs的泛洪-通告链路状态信息
    • 形成邻接关系的设备之间就可以交互LSA了,
    • LSA全称是链路状态通告,它描述了设备所有的链路、接口、邻居及链路状态等信息。设备间正是不断地泛洪交互这些链路信息,来了解整个网络的拓扑信息。由于链路的多样性,OSPF协议定义了许多LSA类型(链路的多样性是指二层链路有Broadcast,NBMA(Non-Broadcast Multi-Access),P2P,P2MP等链路)
  3. LSDB的组建-形成带权有向图
    • 通过泛洪LSA,设备接下来会把收到的LSA汇总记录在LSDB(链路状态数据库)当中。最终,所有路由器都会形成同样的LSDB。LSA是对设备周围网络拓扑结构的描述,而LSDB则是对整个自治系统的网络拓扑结构的描述,LSDB是LSA的汇总。
  4. SPF的计算-形成路由
    • 当LSDB同步完之后,每一台设备都将以其自身为根,使用SPF算法来计算一个无环路的拓扑图,以描述它所知道的到达每一个目的地的最短路径(最小的路径代价)。这个拓扑图就是SPF算法树,有了这棵“树”,事实上路由器就已经知道了到达网络各个角落的最优路径。
  5. 路由表的维护更新
    • 最终,经过SPF算法得出了最短路径树,每台路由器将SPF算法得出的最短路径,同时,邻居之间交互Hello报文进行Keepalive,维持邻居/邻接关系,并且每30min重传一次LSA。如果网络拓扑稳定,那么网络中将不会有什么活动或行为发生。装载进路由表形成指导数据转发的路由表项,并且实时更新。

DR/BDR

减少在广播和NBMA网络中路由器之间的邻接关系。指定DR和其它路由器进行路由信息的传递

在广播网和NBMA网络中,任意两台路由器之间都要传递路由信息。
网络中有n台路由器,则需要建立n*(n-1)/2个邻接关系。这使得任何一台路由器的路由变化都会导致多次传递,浪费了带宽资源。为解决这一问题,OSPF定义了指定路由器DR。通过选举产生DR(Designated 路由器)后,所有其他设备都只将信息发送给DR,由DR将网络链路状态LSA广播出去。为了防止DR发生故障,重新选举DR时会产成业务中断,除了DR之外,还会选举一个备份指定路由器BDR。这样除DR和BDR之外的路由器(称为DR Other)之间将不再建立邻接关系,也不再交换任何路由信息,这样就减少了广播网和NBMA网络上各路由器之间邻接关系的数量.

DR 最好在OSPF网络是不变的,即时有后加入的设备优先级更高。

根据二层链路的不同,DR/BDR的选举过程会有不同

在一个网段中会指定一个DR,如果区域中有多个网段则会在每个网段中产生一个DR。

OSPF 链路状态

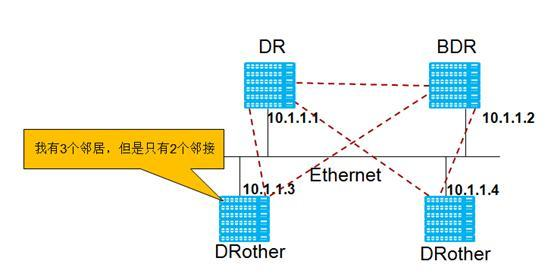

这表示DR/BDR与邻居间建立的是邻接关系,
而DROther之间建立的只是邻居关系。

说到这儿,小伙伴们是不是又产生了很多新的疑问?为什么Full就表示邻接关系,2-Way就表示邻居关系?邻居关系和邻接关系又有什么区别?

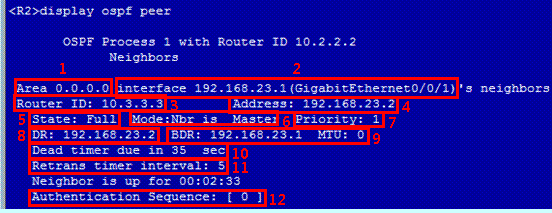

查看ospf 设备之间的邻接或者邻居关系可以通过dis ospf peer brief ,如果不是邻接关系不会交换路由信息。

OSPF 网络中为什么一定要有DR/BDR?

1、 如果广播网络里只存在DR,但并不存在BDR,这时候网络是什么状况?

如果在一个多访问网络上只有唯一的一台具有选取资格的路由器相连,那么这台路由器将成为DR路由器,而且在这个网络上没有BDR路由器,其他所有的路由器都将只和这台DR路由器建立邻接关系。如果 DR故障网络将瘫痪。

如果广播网络上不存在具备DR/BDR选举资格的设备,那么这个网络上将没有DR或者BDR路由器,而且也不会建立任何邻接关系。在这种情况下,网络上所有的路由器的邻居状态都将停留在“2-Way”状态

OSPF 接口

设备上OSPF 进程怎么交换LSDB的?答案是通过链路直连的OSPF接口。

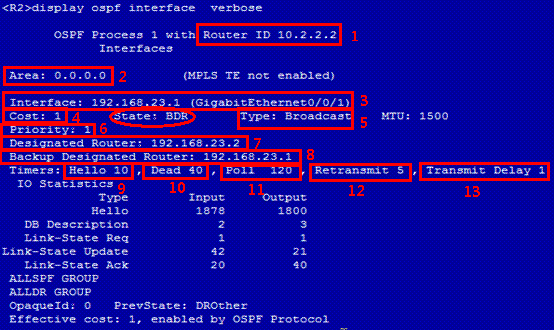

在上面的信息中,通过其中一些描述链路基本状况的字段,就可以了解OSPF接口相连的链路信息。

  • 1Router ID设备的ID,第二篇中介绍到的,保证设备在OSPF网络的唯一性。
  • 2Area接口所在的区域ID。关于区域ID,在第四篇中会详细介绍。
  • 3Interface接口的基本信息,包括接口的IP地址、接口编号。始发于这个接口的OSPF报文将把这个IP地址作为源地址。
  • 4Cost接口开销值,即此接口发送出去的数据包在链路中传输需要花费的开销值。
  • OSPF在生成SPF时,就是依据这些链路开销值,选出最优的数据转发链路。
  • 5)Type:接口类型,即这个接口相连的链路类型,包括P2P、P2MP、广播或NBMA
  • 当然,还有别的如维持邻居关系相关的等其他的信息,比如第二篇里的Dead Timer。
  • 6Priority设备接口在选取DR和BDR时的优先级。其值越大,优先级越高。
  • 7DesignatedRouter接口所在广播网络/NBMA网络上的指定设备,即DR。一般用连接这个广播网络/NBMA网络的接口地址表示。比如192.168.23.0/24这个广播网络/NBMA网络的DR是相连接口地址为192.168.3.2的设备。
  • 8BackupDesignatedRouter接口所在网络上的备份指定设备,BDR。一般用连接这个广播网络/NBMA网络的接口地址表示。比如192.168.23.0/24这个广播网络/NBMA网络的BDR是相连接口地址为192.168.3.1的设备。
  • 9Hello接口发送Hello报文的时间间隔。
  • 10Dead接口相连的OSPF邻居失效时间。超过失效时间,如果接口还没有收到邻居设备发来的Hello报文,就表明两端的邻居关系已无效。华为S系列交换机在默认情况下,邻居失效时间为发送Hello报文时间间隔的4倍。
  • 11PollNBMA网络上发送轮询Hello报文的时间间隔。在NBMA网络上,当邻居失效后,设备将按轮询时间间隔定期地发送Hello报文。轮询时间间隔值至少应为Hello报文时间间隔的4倍,华为S系列交换机在默认情况下发送轮询Hello报文的时间间隔是发送Hello报文时间间隔的4倍。
  • 12Retransmit接口没有收到来自对端“LSA已经收到”的确认报文,需要重传LSA的等待时间。
  • 13)Transmit Delay:接口发送LSA过程中的传输延迟时间。

OSPF 接口状态机

OSPF设备从接口获取了链路信息后,然后与相邻设备建立邻接连接,交互这些信息。在建立邻接关系之前,邻居设备间需要明确角色分工,才能正常建立连接。那角色分工通过什么来了解呢?其实在图1的接口信息中,我们还有一个非常关键的字段没有介绍,那就是State字段。通过这个字段,我们就可以了解OSPF设备在一段链路中的作用。而这也就是OSPF接口的七般变化。每个设备通过这七般变化,顺势而为,扮演好自己在这段链路中的角色。

OSPF 的邻居和邻接关系

1)邻居关系:OSPF设备启动后,会通过OSPF接口向外发送Hello报文,收到Hello报文的OSPF设备会检查报文中所定义的参数,比如Hello报文发送间隔、网络类型、IP地址掩码等,如果双方一致就会形成邻居关系,两端设备互为邻居。

2)邻接关系:位于邻居关系之上,如果两端需要进一步交换DD报文、交互LSA信息,才建立邻接关系。

这也就解答了第二篇里面广播链路/NBMA链路的一些疑问。在广播链路/NBMA链路里,因为DROther之间不需要交换LSA信息,所以建立的就是邻居关系。而DR与BDR之间,DR/BDR与DROther之间需要交互LSA信息,所以建立的是邻接关系。如上图所示。

而P2P链路/P2MP链路则只有邻接关系。

后面会介绍到邻居状态机,如果根据邻居状态理解,邻居关系是指邻居状态达到了2-way状态,而邻接关系则需要达到Exstart以上状态

OSPF 邻居状态机

邻居状态机总共有8种状态:

  • Down邻居会话的初始阶段。表明没有在邻居失效时间间隔内收到来自邻居设备的Hello报文。除了NBMA网络OSPF路由器会每隔PollInterval时间对外轮询发送Hello报文,包括向处于Down状态的邻居路由器(即失效的邻居路由器)发送之外,其他网络是不会向失效的邻居路由器发送Hello报文的。
  • Attempt这种状态适用于NBMA网络,邻居路由器是手工配置的。邻居处于本状态时,路由器会每隔HelloInterval时间向自己手工配置的邻居发送Hello报文,尝试建立邻居关系。
  • Init本状态表示已经收到了邻居的Hello报文,但是对端并没有收到本端发送的Hello报文,收到的Hello报文的邻居列表并没有包含本端的Router ID,双向通信仍然没有建立。
  • 2-way互为邻居。本状态表示双方互相收到了对端发送的Hello报文,报文中的邻居列表也包含本端的Router ID,邻居关系建立。如果不形成邻接关系则邻居状态机就停留在此状态,否则进入Exstart状态。而且DR/BDR只有在邻居状态处于这个状态或者更高的状态才会被选举出来。
  • Exstart协商主/从关系。建立主/从关系主要是为了保证在后续的DD报文交换中能够有序的发送。邻居间从此时才开始正式建立邻接关系。
  • Exchange交换DD报文。本端设备将本地的LSDB用DD报文来描述,并发给邻居设备。
  • Loading正在同步LSDB。两端设备发送LSR报文向邻居请求对方的LSA,同步LSDB。
  • Full:建立邻接。两端设备的LSDB已同步,本端设备和邻居设备建立了完全的邻接关系。

OSPF 区域的出现

1LSDB日益庞大。

随着网络规模日益扩大,当一个大型网络中的路由器都运行OSPF路由协议时,如果所有路由器都运行在同一个区域里,由于OSPF要求同一个区域的所有路由器都具有相同的链路状态数据库,所以此时路由器数量的增多会导致LSDB非常庞大,占用大量的存储空间,并使得运行SPF算法的复杂度增加,导致路由器CPU负担很重。

2、信息传递效率降低。

在大型网络中,拓扑结构发生变化是不可避免的,网络会经常处于“动荡”之中,造成网络中会有大量的OSPF协议报文在传递,这些协议报文占用了业务报文的传输带宽,所以降低了网络的带宽利用率。更为严重的是,每一次变化都会导致网络中所有的路由器重新进行路由计算。

3、网络稳定性降低。

OSPF单区域运行情况下,任何一台路由器的拓扑发生变化都会导致全网的LSA泛洪,网络中所有其他路由器都要重新计算刷新路由。这样势必会影响整个网络运行的稳定性。比如某条链路质量较差,处于闪断中,那么此时整个网络的路由就会长时间处于动荡之中,严重降低了网络的稳定性。


OSPF说的子母连环阵其实就是将一个OSPF网络分为多个区域。如图2所示,OSPF将自治系统划分成不同的区域。区域是从逻辑上将路由器划分为不同的组,每个组用区域号(Area ID)来标识。区域的边界是路由器,而不是链路。一个网段(链路)只能属于一个区域,或者说每个运行OSPF的接口必须指明属于哪一个区域

骨干区域

OSPF划分区域之后,并非所有的区域都是平等的关系。其中有一个区域其区域号(Area ID)是0,通常被称为骨干区域。骨干区域是连接所有其他OSPF区域的中央区域,骨干区域负责区域之间的路由,非骨干区域之间的路由信息必须通过骨干区域来转发。对此,OSPF有两个规定:

l  所有非骨干区域必须与骨干区域保持连通;

2  骨干区域自身也必须保持连通。

标准区域

标准区域是最通用的区域,它传输区域内路由,区域间路由和外部路由。

特殊区域

OSPF为了进一步精细化管理LSA的传播,还划分了4个特殊区域:

l  Stub区域:Stub区域不允许自治系统外部的路由(Type5 LSA)在区域内传播。

2  Totally Stub区域:Totally Stub区域既不允许自治系统外部的路由(Type5 LSA)在区域内传播,也不允许区域间路由(Type3 LSA)在区域内传播。

stub 和Totall-stub 的区别在于,Stub内不能有ASBR,也就是说stub 区域内不允许有路由重分发,而NSSA区域内有ASBR,允许重分发,进入stub区域的外部路由会成为默认路由,Totall-Stub区域内的路由是明细路由,外部区域和其它路由进入Totall-Stub区域会成为默认路由。

3  NSSA区域:NSSA区域允许引入少量通过本区域的ASBR到达的外部路由,但不允许其他区域的外部路由AS-external-LSA(Type5 LSA)在区域内传播。

4  Totally NSSA区域:Totally NSSA区域既不允许其他区域的外部路由ASE LSA(Type5 LSA)在区域内传播,也不允许区域间路由Network-summary-LSA(Type3 LSA)在区域内传播。

OSPF 区域间环路和防环方法

为了避免区域间的环路,OSPF规定直接在两个非骨干区域之间发布路由信息是不允许的,只允许在一个区域内部或者在骨干区域和非骨干区域之间发布路由信息。因此,每个区域边界路由器(ABR)都必须连接到骨干区域

假设OSPF允许非骨干区域之间直接传递路由,则可能会导致区域间环路。例如图4所示的网络中,骨干区连接到网络N,这个路由信息会传递至区域1,假设非骨干区之间允许直接传递路由信息的话,那么这条路由信息最终又被传递回去,形成区域间的路由环路。为了防止这种区域间环路,在图4这种网络拓扑中,OSPF禁止Area1和Area3,或者Area2和Areea3之间直接交互路由信息,而必须通过Area0这个骨干区域进行路由交互。这样就能防止区域间环路的产生。

OSPF 路由器的角色

路由器角色含义
区域内路由器(Internal Router)该类路由器的所有接口都属于同一个OSPF区域。
区域边界路由器ABR(Area Border Router)该类路由器可以同时属于两个以上的区域,但其中一个必须是骨干区域。
ABR用来连接骨干区域和非骨干区域,它与骨干区域之间既可以是物理连接,也可以是逻辑上的连接。
骨干路由器(Backbone Router)该类路由器至少有一个接口属于骨干区域。
所有的ABR和位于骨干区域Area0内部的路由器都是骨干路由器。
自治系统边界路由器ASBR(AS Boundary Router)与其他AS交换路由信息的路由器称为ASBR。
ASBR并不一定位于AS的边界,它可能是区域内路由器,也可能是ABR。

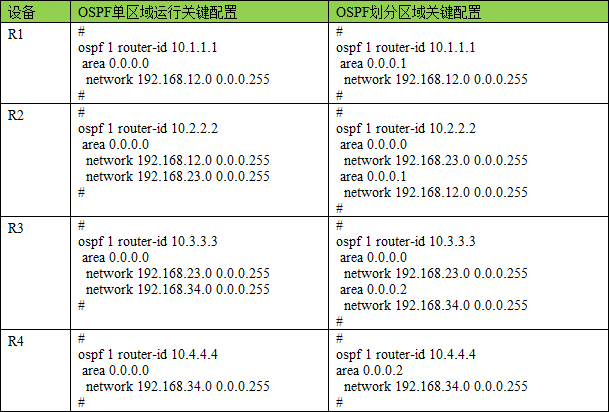

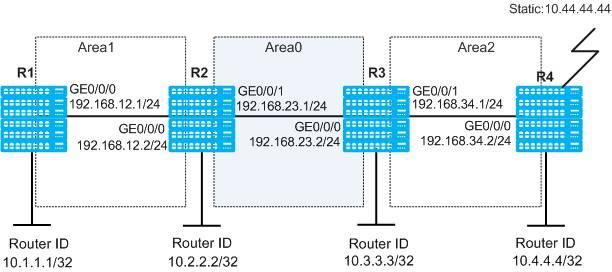

可以看到,OSPF的区域划分是基于接口的,同一个路由器的不同接口可以属于不同的区域,每个运行OSPF的接口必须指明属于哪一个区域。

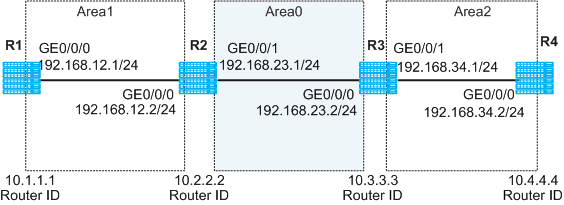

R2作为区域边界路由器(ABR)负责传递区域间路由信息,所以ABR必须同时知道骨干区和标准区域的路由信息。

OSPF 虚电路 Virtual-link

但是在实际应用中,可能会因为各方面条件的限制,无法满足所有非骨干区域与骨干区域保持连通的要求,此时可以通过配置OSPF虚连接来解决这个问题。

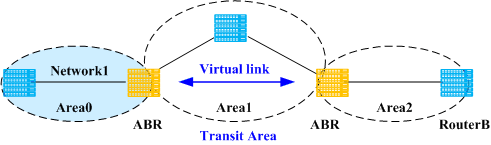

虚连接(Virtual link)是指在两台ABR之间通过一个非骨干区域建立的一条逻辑上的连接通道。

可以看到,虚链接的存在增加了网络的复杂程度,而且使故障的排除更加困难。因此,在网络规划中应该尽量避免使用虚链接,设计者应该仅仅把它用来作为修复无法避免的网络拓扑问题的一种临时手段。虚链路可以看作是一个标明网络的某个部分是否需要重新规划设计的标志。

OSPF LSA 类型

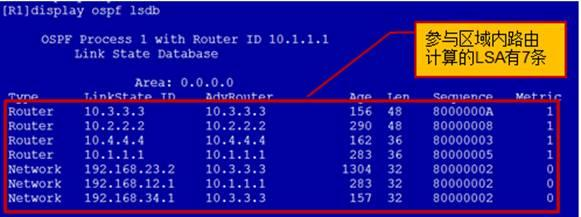

记住:LSDB是LSA的汇总

ospf 网络通过LSA 通告形成LSDB ,每种LSA 通告的信息不同,担任的角色 不一

1、Router-LSA:将运行OSPF的网络比作为一个部落,部落划分了很多区域比作村子。那Type 1 LSA就是村子里村民做的自我介绍,这个信息只在这个村子传播,每个村民都了解该村其他村民的信息。

2、Network-LSA:假设DR是一个村子的村长,负责描述与之交互的所有村民的信息。并将这些信息在整个村子里传播

3、Network-summary-LSA :由区域边界路由器ABR发布,用来描述区域间的路由信息,ABR相当于通信联络员,负责村子与村子之间的通信。ABR将一个村子的Type1 Type2的信息进行汇总形成路由信息传递到另外一个村子,另外一个村子同样将该村Type1 Type2的信息进行汇总形成路由信息传递到这个村子。

4、ASBR-Summary-LSA:ASBR也是通信联络员,与ABR不同的是,ASBR是部落间的通信员,负责部落间的通信。一个部落所有村子里的村民如果想要和其他部落通信,必须经过ASBR。ASBR-summary-LSA的作用就是告诉非ASBR所在村的其他村的村民,ASBR在哪,怎么才能去ASBR

5、AS-external-LSA:

顾名思义,此种LSA是描述到AS外部的路由,由自治系统边界路由器ASBR发布,在整个AS中泛洪(除了STUB区域和NSSA区域,后面章节会详细介绍到)这种很容易理解了,就是部落内任意一个村民到该部落外部的路由。由部落间通信联络员ASBR发布。

6、NSSA-LSA:

OSPF 特殊区域(因地制宜)

为什么要划分特殊区域?目的是减少LSA在区域内的通行数量 。

从网络优化的角度考虑,我们通常在保证网络可达性的同时尽量减小路由表项的规模,尽量减少网络中LSA报文的泛洪

 OSPF的Stub区域TotallyStub 区域

这种情况下,就产生了OSPF的第一种类型的特殊区域――Stub区域。 配置Stub之后,自治系统外部的路由就不会在本区域内传播了,但允许区域间的路由传播,这样就减少了Area 2中LSA数量。

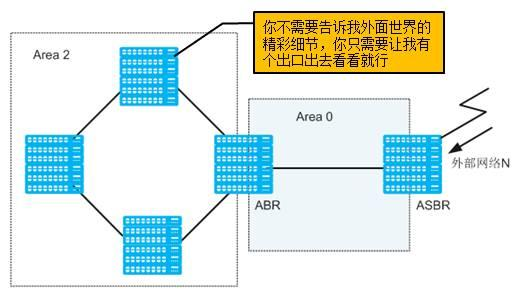

对于Area 2中的路由器来说,其实区域间的明细路由它也没必要都了解,仅保留一个出口让Area 2中的路由器的数据包能够出去就足够了。这就产生了OSPF的第二种类型的特殊区域――Totally Stub区域,也叫完全Stub区域。配置了Totally Stub区域以后,既不允许自治系统外部的路由在区域内传播,也不允许区域间路由在区域内传播。这样就能达到进一步减少区域内LSA数量的目的。

OSPF Not-So-Stubby Area区域

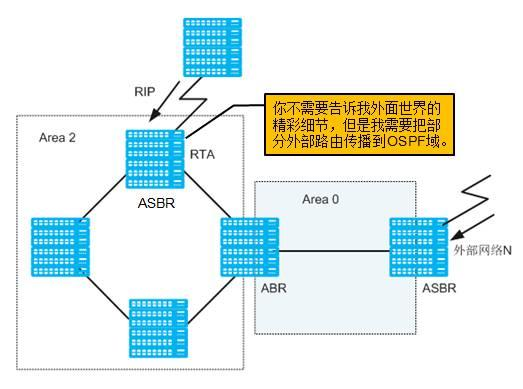

假设Area2原来作为一个Stub区域运行,但是某一天有个外部网络需要通过Area2接入到这个OSPF网络。也就是需要将自治域外部路由引入并传播到整个OSPF自治域中,此时可以在RTA上将外部路由注入到OSPF域,但是这种配置将使RTA成为ASBR,因此,Area2也就不是Stub区域了。 针对这种场景,OSPF定义了NSSA区域(Not-So-Stubby-Area NSSA) ,为了容易记忆,大家可以把它叫做“不那么Stub区域”,意思是在Stub区域的基础上做了一定的变通(允许引入外部路由了),所以就变得“不那么Stub”了。类似的,如果想进一步减少LSA数量,可以配置成Totally NSSA区域

网工 Vxlan

https://support.huawei.com/enterprise/zh/doc/EDOC1100087027

VXLAN即虚拟扩展局域网,是大二层网络中广泛使用的网络虚拟化技术。在源网络设备与目的网络设备之间建立一条逻辑VXLAN隧道,采用MAC in UDP(User Datagram Protocol)封装方式,即,将虚拟机发出的原始以太报文完整的封装在UDP报文中,然后在外层使用物理网络的IP报文头和以太报文头封装,这样,封装后的报文就像普通IP报文一样,可以通过路由网络转发,这就像给二层网络的虚拟机插上了路由的翅膀,使虚拟机彻底摆脱了二、三层网络的结构限制。

  1. 为什么需要VXLAN?
  2. VXLAN与VLAN之间有何不同?
  3. VXLAN是如何工作的?
  4. 什么是VXLAN EVPN?
  5. VXLAN网络中的报文是如何转发的?

为什么需要VXLAN?

为什么需要VXLAN呢?这和服务器的虚拟化趋势紧密相关,一方面出现了虚拟机动态迁移要求虚拟机在迁移前后的IP和MAC地址不能改变;另一方面,租户数量激增,需要网络提供隔离海量租户的能力

在服务器虚拟化后,虚拟机动态迁移变得常态化,为了保证迁移时业务不中断,就要求在虚拟机迁移时,不仅虚拟机的IP地址不变,而且虚拟机的运行状态也必须保持原状(例如TCP会话状态),所以虚拟机的动态迁移只能在同一个二层域中进行,而不能跨二层域迁移。

众所周知,同一台二层交换机可以实现下挂服务器之间的二层通信,而且服务器从该二层交换机的一个端口迁移到另一个端口时,IP地址是可以保持不变的。这样就可以满足虚拟机动态迁移的需求了。VXLAN的设计理念和目标正是由此而来的

VXLAN提供一套方法论,在IP网络基础上,当源和目的之间有通信需求时,便在IP网络之上创建一条虚拟的隧道,透明转发用户数据。任意两点之间都能通过VXLAN隧道来通信,忽略底层网络的结构和细节。从服务器的角度看,VXLAN为它们将整个基础网络虚拟成了一台巨大的“二层交换机”,所有服务器都连接在这台虚拟二层交换机上。而基础网络之内如何转发都是这台“巨大交换机”内部的事情,服务器完全无需关心。

基于这种“二层交换机”的模型,就很容易理解为什么VXLAN可以实现VM动态迁移了:将虚拟机从“二层交换机”的一个端口换到另一个端口,完全无需变更IP地址。

Vxlan 如何工作的?

介绍VXLAN隧道的建立过程,并在这个过程中更好地理解VXLAN的工作原理

VXLAN中的VTEP和VNI

在介绍VXLAN隧道的建立过程前,先来了解VXLAN网络模型中一些常见的概念。如下图所示,两台服务器之间通过VXLAN网络进行通信。在两台TOR交换机之间建立了一条VXLAN隧道,TOR交换机将服务器发出的原始数据帧加以“包装”,好让原始报文可以在承载网络(比如IP网络)上传输。当到达目的服务器所连接的TOR交换机后,离开VXLAN隧道,并将原始数据帧恢复出来,继续转发给目的服务器

什么是VXLAN VTEP

VTEP(VXLAN Tunnel Endpoints,VXLAN隧道端点)是VXLAN网络的边缘设备,是VXLAN隧道的起点和终点,源服务器发出的原始数据帧,在VTEP上被封装成VXLAN格式的报文,并在IP网络中传递到另外一个VTEP上,并经过解封转还原出原始的数据帧,最后转发给目的服务器。

什么是VXLAN VNI

VNI(VXLAN Network Identifier,VXLAN 网络标识符),VNI是一种类似于VLAN ID的用户标识,一个VNI代表了一个租户,属于不同VNI的虚拟机之间不能直接进行二层通信

VNI还可分为二层VNI和三层VNI,它们的作用不同,二层VNI是普通的VNI,用于VXLAN报文同子网的转发;三层VNI和VPN实例进行关联,用于VXLAN报文跨子网的转发。

VXLAN的网关

和VLAN类似,不同VNI之间的主机,以及VXLAN网络和非VXLAN网络中的主机不能直接相互通信。为了满足这些通信需求,VXLAN引入了VXLAN网关的概念。VXLAN网关分为二层网关和三层网关,VXLAN二层网关用于终端接入VXLAN网络,也可用于同一VXLAN网络的子网通信;VXLAN三层网关用于VXLAN网络中跨子网通信以及访问外部网络。

根据三层网关部署方式的不同,VXLAN三层网关又可以分为集中式网关和分布式网关

VXLAN隧道的建立

VXLAN隧道由一对VTEP IP地址确定,创建VXLAN隧道实际上是两端VTEP获取对端VTEP IP地址的过程,只要对端VTEP IP地址是三层路由可达的,VXLAN隧道就可以建立成功

VXLAN隧道的建立分为静态方式和动态方式两种。

静态方式没有控制平面,用户通过手动指定VXLAN隧道的源IP为本端VTEP的IP、目的IP为对端VTEP的IP,建立VXLAN隧道。静态方式手工配置工作量大,灵活性较差,不适合大规模的组网场景。

动态方式的VXLAN隧道的建立借助VXLAN EVPN协议作为VXLAN的控制平面,在两端VTEP之间建立BGP EVPN对等体,然后对等体之间利用VXLAN EVPN路由实现VTEP的自动发现、主机信息相互通告等,从而实现动态建立VXLAN隧道。数据平面则依据控制平面建立的转发表项执行报文的转发。动态方式灵活性高,适合大规模的VXLAN组网场景

Network 虚拟系统与VPN 实例、VRF

除了虚拟系统之外,FW还支持VPN实例(VPN Instance),两者都有隔离的作用,

  • 虚拟系统的主要作用是业务隔离和路由隔离(静态路由),
  • VPN实例的主要作用是路由隔离。
  • 没有实现虚拟化的功能需要使用VPN实例来配置多实例功能,如动态路由、组播等。

FW上的VPN实例包括如下两种形态:

  • 创建虚拟系统时自动生成的VPN实例
    • 创建虚拟系统时,会自动生成相同名字的VPN实例。
  • 管理员手动创建的VPN实例
    • 管理员使用ip vpn-instance命令手动创建的VPN实例,该VPN实例主要用于MPLS场景中,作用是路由隔离。我们所说的用来进行路由隔离的VPN实例,指的就是管理员手动创建的VPN实例。

目前FW上这两种形态的VPN实例并存,配置时请根据实际场景来确定具体使用哪种形态的VPN实例。

在防火墙上创建虚拟系统时会自动生成一个与虚拟系统同名的VPN实例,与该虚拟系统绑定,不能单独删除,实例ID与VSYS ID一致。此外,管理员可以在设备上手动创建VPN实例,此类VPN实例与虚拟系统无关,主要用来做路由隔离,VPN实例的命名不能与已存在的虚拟系统名称相同。

VRF(Virtual Routing Forwarding)是一种在计算机网络中广泛使用的技术,它通过隔离路由表将一台物理路由器虚拟成多台相互独立的逻辑路由器,这些逻辑路由器也称作VPN实例(VPN Instance),相同或重叠的IP地址可以在不同的VPN实例下不冲突地使用,以达到转发业务的隔离和网络资源的最大化利用。

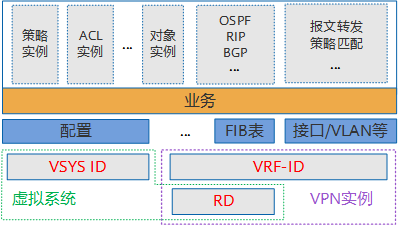

华为防火墙上缩小了VPN实例的应用范畴,实现各个虚拟系统之间路由隔离的底层转发业务依然依赖于VPN实例的RD值来实现;而资源、配置及业务的隔离则依赖于VSYS ID来实现。两者的逻辑关系如下图所示。

Network 虚拟系统(virtual system)

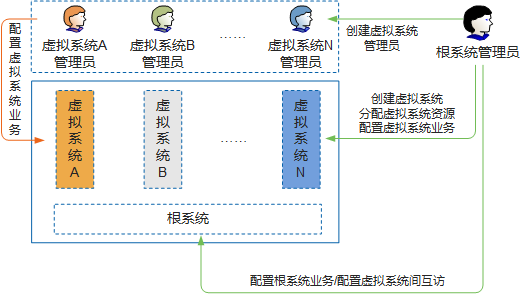

虚拟系统(Virtual System)是在一台物理设备上划分出的多台相互独立的逻辑设备。

虚拟系统及管理员

FW上存在两种类型的虚拟系统:

  • 根系统(public)根系统是FW上缺省存在的一个特殊的虚拟系统。即使虚拟系统功能未启用,根系统也依然存在。此时,管理员对FW进行配置等同于对根系统进行配置。启用虚拟系统功能后,根系统会继承先前FW上的配置。在虚拟系统这个特性中,根系统的作用是管理其他虚拟系统,并为虚拟系统间的通信提供服务。
  • 虚拟系统(VSYS)虚拟系统是在FW上划分出来的、独立运行的逻辑设备。

管理员

Network 华为防火墙VRRP开局常见配置

  1. 配置FW各接口的IP地址。
  2. 将FW各接口加入相应的安全区域。
  3. 在FW上配置缺省路由,使内网用户的流量可以正常转发至Router。
  4. 配置VRRP备份组。
  5. 指定心跳口并启用双机热备功能。
  6. 在FW_A上配置安全策略。双机热备状态成功建立后,FW_A的安全策略配置会自动备份到FW_B上。 配置安全策略,允许内网用户访问Internet。
  7. 在FW_A上配置NAT策略。双机热备状态成功建立后,FW_A的NAT策略配置会自动备份到FW_B上。
