Network 　光纤和光模块

单多模光纤的区分方法


    我们可以通过光纤表面的印记来区分是单模还是多模，比如单模印有9/125，多模印有50/125或者62.5/125。还有我们可以通过光纤线缆的表面颜色区分，一般单模光纤是黄色的，多模光纤基本都是橙色的。

光模块的工作原理

发送接口输入一定码率的电信号，经过内部的驱动芯片处理后由驱动半导体激光器（LD）或者发光二极管（LED）发射出相应速率的调制光信号，通过光纤传输后，接收接口再把光信号由光探测二极管转换成电信号，并经过前置放大器后输出相应码率的电信号。

光模块综合性能指标

  • 接口速率光器件所能承载的无误码传输的最大电信号速率，以太网标准规定的有：125Mbit/s、1.25Gbit/s、10.3125Gbit/s、41.25Gbit/s。

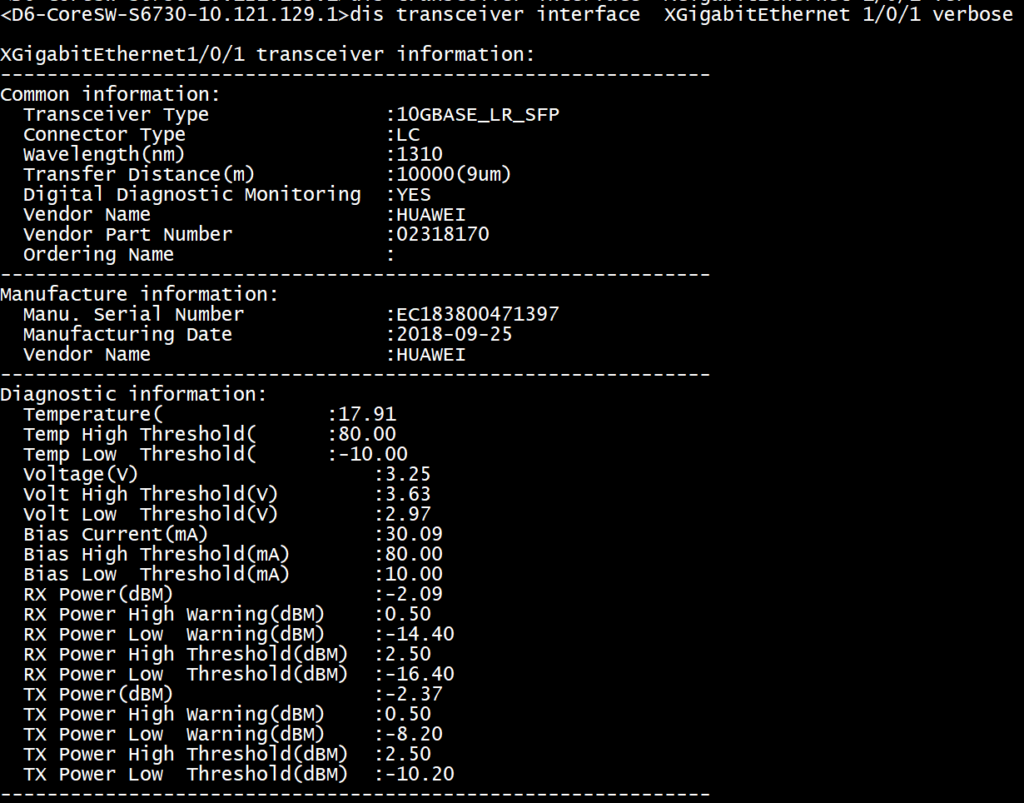

CloudEngine系列交换机通过display interface transceiver verbose命令可以查看指定接口光模块的常规、制造、告警以及诊断信息，如表 display interface transceiver verbose命令输出信息描述所示。

一般交换机使用 dis transceiver 命令查看

单模、多模光模块

光纤分为单模光纤、多模光纤。为了使用不同类别的光纤，产生了单模光模块、多模光模块。

  • 单模光模块的中心波长一般是1310nm、1550nm，与单模光纤配套使用。单模光纤传输频带宽，传输容量大，适用于长距传输。
  • 多模光模块的中心波长一般是850nm，与多模光纤配套使用。多模光纤有模式色散缺陷，其传输性能比单模光纤差，但成本低，适用于较小容量、短距传输。

常见的光模块

根据上面介绍的分类，下面给出一些常见光模块的分类举例：

分类SFP-GE-LH40-SM1310SFP-10G-ER-1310QSFP-40G-LR4QSFP-100G-CWDM4QSFP-DD-400G-SR8
速率GE10GE40GE100GE400GE
封装类型eSFPSFP+QSFP+QSFP28QSFP-DD
模式单模单模单模单模多模
中心波长（nm）131013101271、1291、1311、13311271、1291、1311、1331850
颜色黑白光黑白光黑白光彩色黑白光

A:SFP 为封闭类型

B:GE是速率

C:LH （Lengh) 表示光模块的传输距离类型，其中：SX：短距 LX：中距 LH：长距

D:传输距离 单位为KM

E:SM 单模 MM 表示多模

F:波长 单位为nm

单模单纤和单模多纤

　当光纤收发器内嵌光模块时，光纤收发器按照所连接的光纤跳线的纤芯的数量的不同分为单纤收发器与双纤收发器。

　　其中单纤收发器连接的光纤跳线的线性为一个纤芯，这一个纤芯既负责传输数据又负责接收数据;而双纤收发器所连接的光纤跳线的线性为两个纤芯，其中一个纤芯负责传输数据，另一个纤芯负责接收数据。

如何查看光模块是否是华为交换机认证光模块？

方法二：执行display transceiver命令查看

当同时满足以下三个条件时，表明该光模块通过了华为S交换机华为化认证，否则就没有通过华为S交换机华为化认证。

  • 在设备上执行display elabel命令，设备的“Manufactured”字段显示的日期在2013-07-01之后。
  • 在设备上执行display version命令，显示的软件版本为V200R001C00及以后的版本。
  • 在设备上执行display transceiver命令，模块的“Vendor Name”字段显示为“HUAWEI”。

光功率过低、过高如何解决？

  • 本端和对端光模块型号、波长不一致。
  • 光模块未插紧或光纤故障。
  • 光纤过长或链路损耗太大。
  • 对端发光功率异常。
  • 光模块故障。

光模块波长

使用非华为交换机认证光模块可能无法读取到信息，也无法保证读取信息的正确性，建议使用华为交换机认证光模块。

对接光模块时，发送端和接收端光模块的波长必须相同。建议使用同一类型的光模块。

<HUAWEI> display transceiver interface gigabitethernet 0/0/1 GigabitEthernet0/0/1 transceiver information: ————————————————————- Common information: Transceiver Type :1000_BASE_SX_SFP Connector Type :LC Wavelength(nm) :850

如何查看光模块是单模还是多模？

通过命令display transceiver interface interface-type interface-number查看光模块信息时，传输距离中包含光纤直径信息。如下所示，50um或62.5um表示光纤直径，并表示光纤为多模光纤。当光纤直径为9um时表示单模光纤。由此可判断该光模块是多模光模块还是单模光模块。

Network 华为交换机mstp、vrrp

https://support.huawei.com/enterprise/zh/doc/EDOC1000178155/6108e9aa

比较设备的优先级大小：值越小，优先级越高。默认优先级：32768，取值范围：0-61440

Mstp 配置

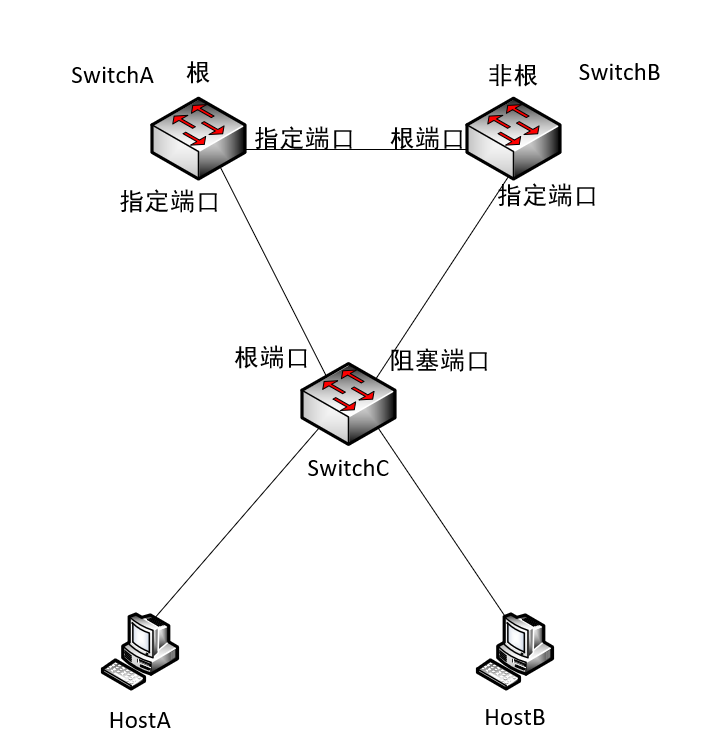

1、根桥和非根桥的设置建议使用绝对值 （stp 域的配置在构成三角形的环状拓扑中、每个交换机配置相同的域配置）

stp enable

stp mode mstp

stp region-configuration

region-name name01

instance 1 vlan 100

active region-configuration

2、设置根桥和备份根桥

stp instance 1 priority 0 (在根桥上设置）

stp instance 1 priority 4096 （在备份根桥上设置）

vlan优先级继承于实例的优先级

3、边缘端口的配置

将与Host相连的端口设置为边缘端口也就是Access端口

interface gigabitethernet 1/0/2

stp edged-port enable

VRRP 的配置

配置VRRP备份组

# 在SwitchA和SwitchB上创建VRRP备份组1，配置SwitchA的优先级为120，抢占延时为20秒，作为Master设备；SwitchB的优先级为缺省值（100），作为Backup设备。

[SwitchA] interface vlanif 2

[SwitchA-Vlanif2] vrrp vrid 1 virtual-ip 10.1.2.100

[SwitchA-Vlanif2] vrrp vrid 1 priority 120

[SwitchA-Vlanif2] vrrp vrid 1 preempt-mode timer delay 20

[SwitchA-Vlanif2] quit

[SwitchB] interface vlanif 2

[SwitchB-Vlanif2] vrrp vrid 1 virtual-ip 10.1.2.100

[SwitchB-Vlanif2] quit

在SwitchA和SwitchB上创建VRRP备份组2，配置SwitchB的优先级为120，抢占延时为20秒，作为Master设备；SwitchA的优先级为缺省值，作为Backup设备。

[SwitchB] interface vlanif 3

[SwitchB-Vlanif3] vrrp vrid 2 virtual-ip 10.1.3.100

[SwitchB-Vlanif3] vrrp vrid 2 priority 120

[SwitchB-Vlanif3] vrrp vrid 2 preempt-mode timer delay 20

[SwitchB-Vlanif3] quit

[SwitchA] interface vlanif 3

[SwitchA-Vlanif3] vrrp vrid 2 virtual-ip 10.1.3.100

[SwitchA-Vlanif3] quit

# 配置主机HostA的缺省网关为备份组1的虚拟IP地址10.1.2.100，配置主机HostB的缺省网关为备份组2的虚拟IP地址10.1.3.100。

典型实例

不过需要注意的是：交换机—交换机互联应该用Trunk，并且禁止VLAN 1通行。

Switch A和Switch B为汇聚层设备，Switch C和Switch D为接入层设备。为了合理均衡各条链路上的流量，可以在设备上按照下列思路进行配置：

·              所有设备属于同一个MST域；

·              VLAN 10的报文沿着实例1转发，实例1的根桥为Switch A；

·              VLAN 20的报文沿着实例2转发，实例2的根桥为Switch B；

·              VLAN 30的报文沿着实例3转发，实例3的根桥为Switch A；

·              VLAN 40的报文沿着实例4转发，实例4的根桥为Switch B。

MSTP计算完成后，不同VLAN流量的转发路径如图9所示，这样可以大大减少各链路的负载。同时，每个VLAN都有一条冗余备份链路，当前工作链路失效后，冗余备份链路会马上生效，大大减小由于链路故障而导致的流量丢失。

对于上述组网，也可以部署PVST协议来达到同样负载分担和链路备份的目的。配置如下：

·              VLAN 10的根桥为Switch A；

·              VLAN 20的根桥为Switch B；

·              VLAN 30的根桥为Switch A；

·              VLAN 40的根桥为Switch B
