Network 在VRRP场景中，为什么要基于MAC表项刷新ARP表项

在以太网中，MAC地址表项用于指导设备进行二层数据转发，ARP表项通过IP地址和MAC地址的映射指导设备进行不同网段间的通信。

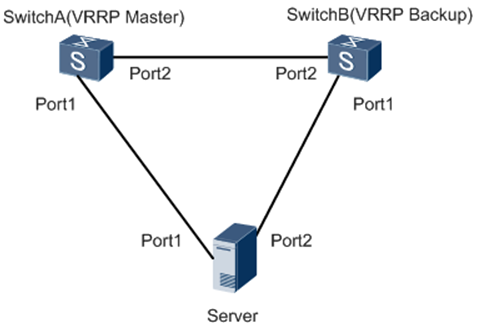

在VRRP下挂服务器的场景中，MAC地址表项的出接口通过报文触发刷新，ARP表项的出接口是在老化时间到后通过老化探测进行刷新的。这样就可能会出现MAC表项和ARP表项出接口不一致的情况，即MAC地址表项的出接口已刷新，而ARP表项的出接口没有及时刷新的情况。此时可以使能MAC刷新ARP的功能，在MAC地址表项出接口刷新时，直接刷新ARP表项的出接口。如下图所示的场景，SwitchA和SwitchB作为Server的网关，通过VRRP来增强可靠性，VRRP协议报文通过两个Switch之间的直连链路收发。Server发送报文时，一般情况下只会选择一个网口发包，当检测到网络故障或者流量异常时，可能切换到另外一个网口发包。

  • SwitchA为VRRP主设备，一开始服务器使用Port1发送报文，此时SwitchA学习到的服务器ARP表项和MAC表项都在Port1接口上，SwitchB学习的服务器MAC在Port2接口；
  • 当服务器检测到Port1故障时，服务器切换至Port2继续发送业务报文，这时SwitchA学习到的服务器MAC地址会刷新到Port2，但如果服务器切换转发接口后不主动发送ARP请求报文的话，ARP表项还是在Port1接口上。这样SwitchA发往服务器的报文就会从接口Port1接口发出去，而不能被正确转发，直到该ARP表项老化。

这种情况下就可以在SwitchA和SwitchB上配置MAC刷新ARP功能，当MAC表项的出接口变化时，会即时更新ARP表项的出接口，从而保证MAC表项和ARP表项出接口的一致性。

基于MAC表项刷新ARP表项功能缺省未使能，可通过mac-address update arp命令使能该功能。此命令适用于动态ARP 表项生效。

Network 免费ARP

Q：
什么是免费ARP和过路ARP？

A：
1、免费ARP

免费ARP：Gratuitous ARP（Address Resolution Protocol），是指报文净荷中的源IP地址和目的IP地址相等的ARP报文。

ARP报文格式：


免费ARP的作用：
1）向周边设备通告本设备的ARP。周边设备就可以学习ARP表项，当接受到报文时，无需重新请求ARP，提高了通信效率。
2）IP地址冲突检测。如果收到了免费ARP的应答报文，说明本地IP地址已经在网络中的其他地方被占用了。

使用场景：

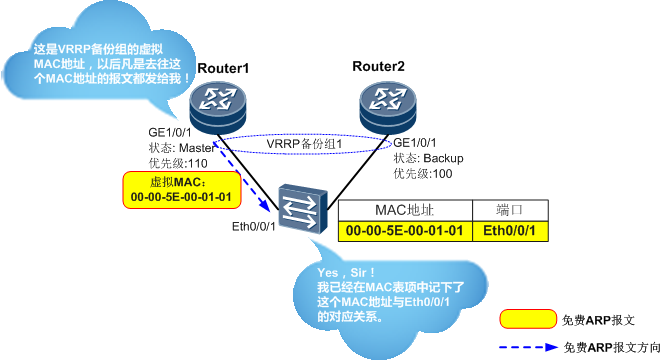

在vrrp中VRRP备份组向周边设备发送免费arp通告虚拟的MAC地址和下行交换机接口的对应关系。

当master 故障时，backup及时接替master角色发布免费ARP ，通告下行交换机虚拟MAC地址与交换机接口的对应关系。

IP地址冲突检测：当设备接口的协议状态变为Up时，设备主动对外发送免费ARP报文。正常情况下不会收到ARP应答，如果收到，则表明本网络中存在与自身IP地址重复的地址。如果检测到IP地址冲突，设备会周期性的广播发送免费ARP应答报文，直到冲突解除。

用于通告一个新的MAC地址：发送方更换了网卡，MAC地址变化了，为了能够在动态ARP表项老化前通告网络中其他设备，发送方可以发送一个免费ARP。

Network 华为防火墙双机热备技术分析VRRP、VGMP、HRP

VRRP 协议

VRRP（Virtual Router Redundancy Protocol）是一种容错协议，它保证当主机的下一跳路由器（默认网关）出现故障时，由备份路由器自动代替出现故障的路由器完成报文转发任务，从而保持网络通信的连续性和可靠性。

在FW上配置VRRP时，是将两台FW上编号相同的接口加入一个VRRP备份组。一个VRRP备份组相当于一台虚拟路由设备，拥有虚拟IP地址和虚拟MAC地址。网络内主机将其网关设置为VRRP备份组的虚拟IP地址。这些主机都是通过虚拟路由器与外部网络通信。

VRRP备份组有三种状态：Initialize、Master和Backup。

VRRP备份组相当于一台虚拟路由器，这个虚拟路由器有自己的虚拟IP地址和虚拟MAC地址（格式：00-00-5E-00-01-{VRID}，VRID是VRRP备份组的ID）。所以，局域网内的主机可以将默认网关设置为VRRP备份组的虚拟IP地址。在局域网内的主机看来，他们就是与虚拟路由器进行通信的，然后通过虚拟路由器与外部网络进行通信。

需要注意的是如果接口的IP地址与VRRP备份组地址不在同一网段，则配置VRRP备份组地址时需要指定掩码。

vrrp 的remote参数

配置心跳口时如果不添加remote参数，则两台设备的心跳口需要直接相连或通过二层交换机相连，并且不需要配置安全策略。如果配置心跳口时添加remote参数（例如hrp interface GigabitEthernet 1/0/2 remote 10.1.1.2），那么两台设备的心跳口可以通过路由器相连，但是需要配置安全策略。因为不添加remote参数时，心跳口发送的报文是用VRRP报文封装的，是一种组播报文。组播报文不能跨越网段传输，且不受安全策略控制。

添加remote参数后，从心跳口发送的各种报文将封装成UDP报文。UDP报文是一种单播报文，只要路由可达就可以跨越网段传输，但需要受到安全策略控制。安全策略的配置方法是允许报文在local区域与心跳口所在安全区域间双向通过。

VGMP 与VRRP

VGMP（VRRP Group Management Protocol）协议是华为公司的私有协议。VGMP协议中定义了VGMP组，FW基于VGMP组实现设备主备状态管理。

华为交换机或路由器设备上，VRRP备份组的状态是由VRRP优先级大小决定。同一个VRRP备份组中，VRRP优先级最大的设备的VRRP备份组状态为Master，其他设备的VRRP备份组状态为Backup。

FW的VRRP备份组状态则不是由VRRP优先级大小决定。实际上，FW的VRRP优先级是不可配置的。FW启用双机热备功能后，VRRP优先级固定为120。正常情况下，两台FW的VGMP组状态都是load-balance，VRRP备份组的运行状态由配置决定

上面我们在讲解VRRP时提到的状态都是“Master”和“Standby”，这里为什么都变成“Active”和“Standby”了呢？

答：防火墙在NGFW版本中统一将双机热备（原为“Master”和“Slave”）和VRRP（原为“Master”和“Standby”）的状态修改为“Active”和“Standby”。所以当你在某些文档中看到这些以前的状态请不要奇怪，按本文描述的“Active”和“Standby”理解即可。

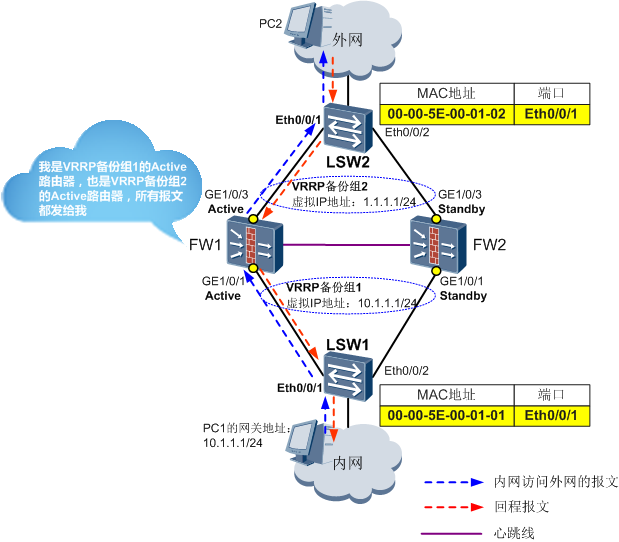

多个VRRP状态相互独立产生问题

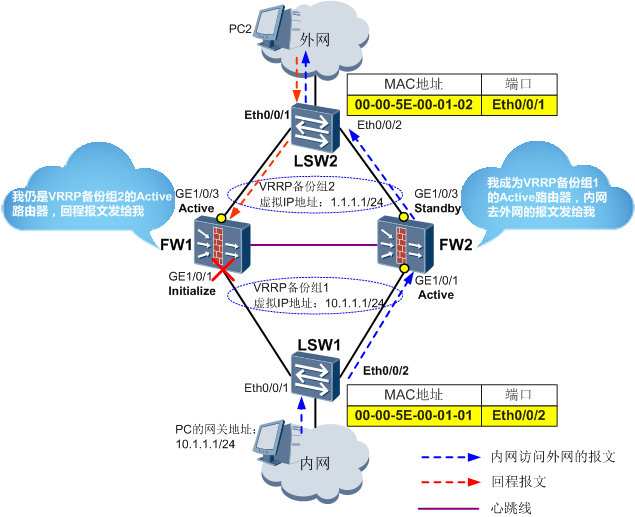

VRRP备份组之间是相互独立的，当一台设备上出现多个VRRP备份组时，他们之间的状态无法同步。

VGMP （虚拟组管理协议)

为了解决多个VRRP备份组状态不一致的问题，华为防火墙引入VGMP（VRRP Group Management Protocol）来实现对VRRP备份组的统一管理，保证多个VRRP备份组状态的一致性。我们将防火墙上的所有VRRP备份组都加入到一个VGMP组中，由VGMP组来集中监控并管理所有的VRRP备份组状态。如果VGMP组检测到其中一个VRRP备份组的状态变化，则VGMP组会控制组中的所有VRRP备份组统一进行状态切换，保证各VRRP备份组状态的一致性。

防火墙缺省VGMP

如下图所示，每台防火墙提供两个VGMP组：Active组和Standby组。缺省情况下，Active组的优先级为65001，状态为Active；Standby组的优先级为65000，状态为Standby。

主备备份情况下，主用设备启用Active组，所有成员（例如VRRP备份组）加入Active组；备用设备启用Standby组，所有成员加入Standby组。

负载分担情况下，两台设备都启用Active组和Standby组，每台设备上的所有成员分别加入Active组和Standby组。FW1的Active组和FW2的Standby组形成一组“主备”，FW2的Active组和FW1的Standby组形成一组“主备”，两台防火墙互为“主备”，形成负载分担。

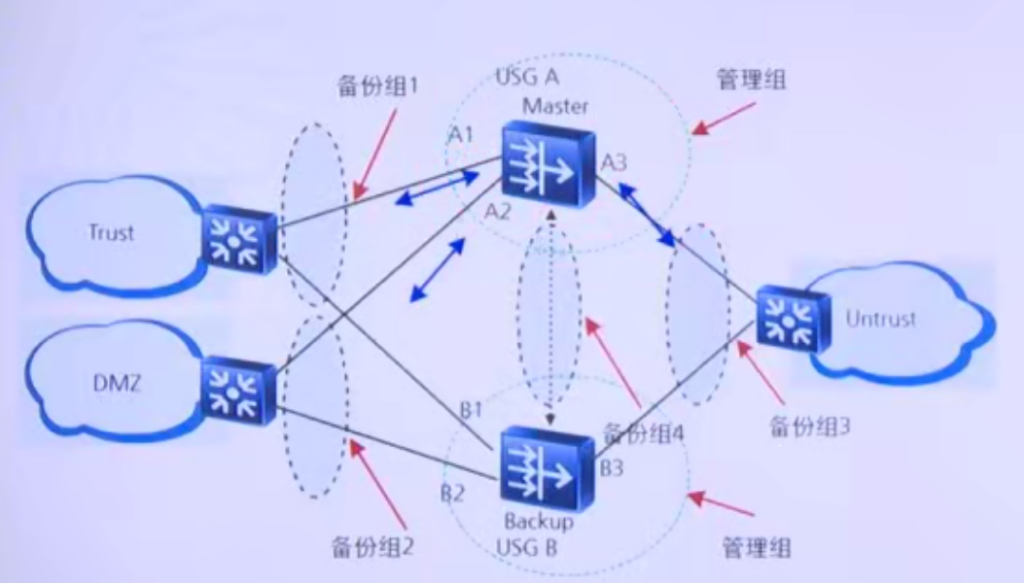

通俗的讲在多个备份组状态下（例Trust、Untrust、Dmz各建立 一个VRRP 备份组），其中一台防火墙是3个组的Master,另一台防火墙是Backup ，不存在3个备份组Master、Backup 交叉分布在2台防火墙上。

VGMP 还要管理通道（trans-only) 也就是传递信息。

HRP 协议

华为冗余协议：状态信息的备份，也就是在状态切换进会话表也要传递过去、承载在VGMP报文上传输，也就是配置和状态在其中一台配置完，状态会同步到另一台。在ENSP 模拟器中配置可以同步，状态不能同步。
