接入方式

宽带语音接入–xDSL–同轴电缆宽带接入–光接入

接入带宽不断随业务需求增大

xDSL:x Digital Subscriber Line x数字用户线 (逐渐被 pon（胖）网络替代，有一些存量业务。随着传输速度的上升，传输距离越来越短；宽带和距离存在矛盾。

PON :Passive Optical Network 无源光网络分为（P2P、P2MP)接入方式。现在主要有Epon ,Gopn

P2MP ： Point-to-Multipoint 点到多点，主要用分光器进行对用户的分离。是现在主流的部署方式。

P2P： Point-to-Point 点到点

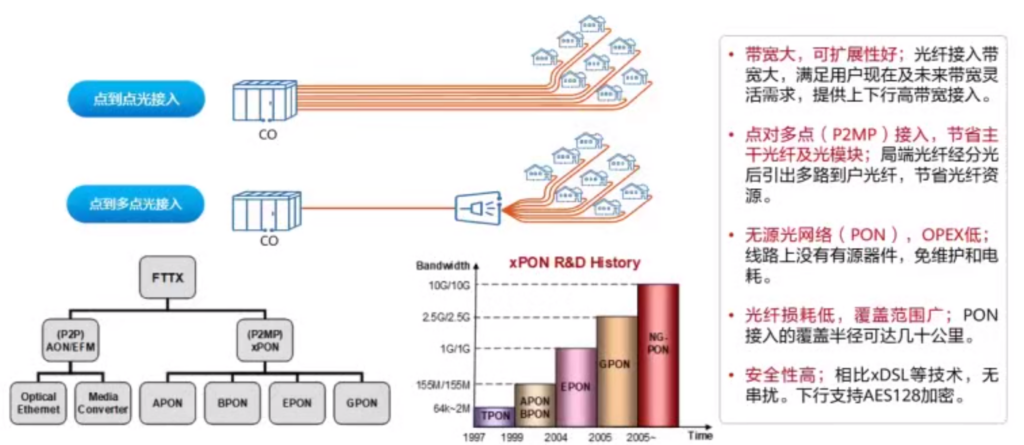

PON 接入技术的优势

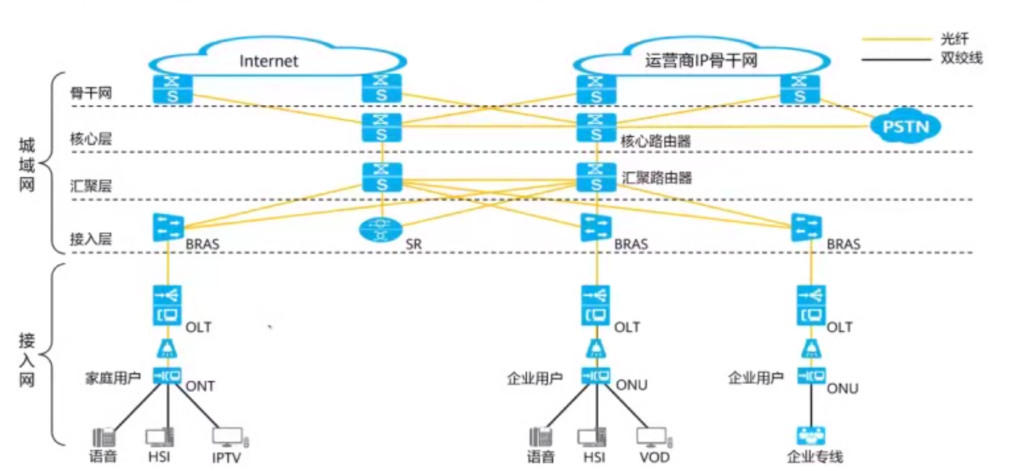

PON 网络在电信网络中的典型应用

通过ONU 提供各种接口，ONU 上联分光器，分光器上联OLT，再上联BRAS ，由BRAS 实现3A（认证，授权，计费）。用户由PPPOE拨号通过BARS认证。 ONU 同时支持各种专线（语音，数据等）

OLT Optical Line Terminal 光线路终端

ODN Optical Distribution Network 光分配网络，由分光器和光纤组成

ONU/ONT (Optical Network Unit/Optical Network Terminal) 光网络单元/终端

示例0

局域网上相距2km的两个站点，采用同步传输方式以10Mb/s的速率发送150000字节大小的IP报文。假定数据帧长为1518字节，其中首部为18字节；应答帧为64字节。若在收到对方的应答帧后立即发送下一帧，则传送该文件花费的总时间为（　　）ms（传播速率为200m/μs），线路有效速率为（　　）Mb/s。

总时间的=传输时延（发送时延）+传播时延

先算总的传输时延：

一共150000×8=1200000位，数据帧是（1518-18）×8=12000位，那么一共1200000/12000=100帧。一帧的传输时延是1518×8/10000000，那么总的传输时延是100×1518×8/10000000=0.12144s，而由于是必须等待应答信号，所以应答信号的总传输时延是100×64×8/10000000=0.00512s。总传输时延是0.12144+0.00512=0.1265。

再算总的传播时延：2×100×2000/200000000=0.002s。所以总时延等于128.6ms。

1200000/X=0.1286，那么有效速率是9.33Mbps。

示例1

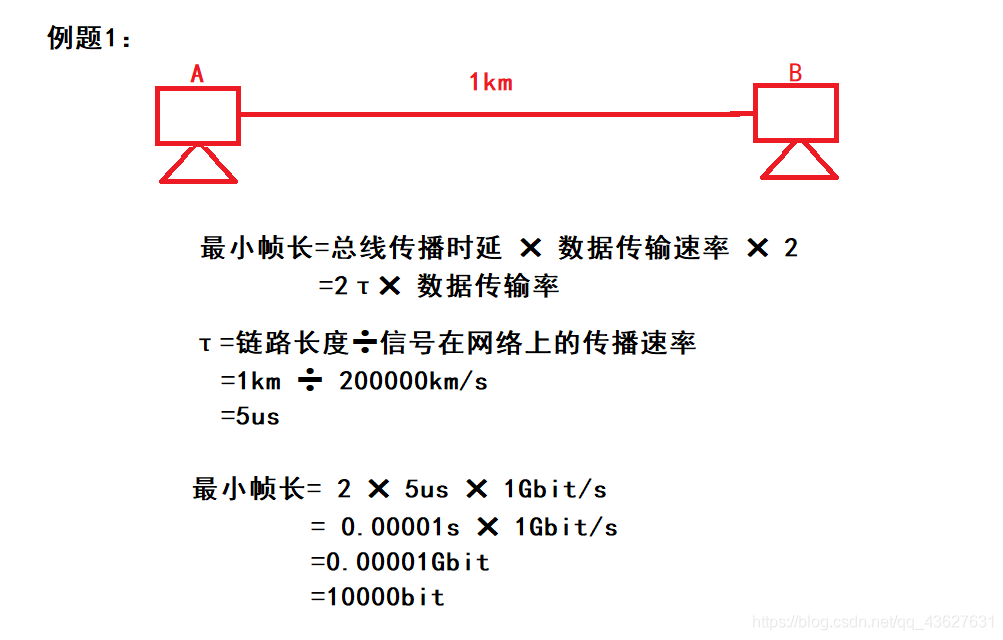

假定1km长的CSMA/CD网络的数据率为1Gbit/s。设信号在网络上的传输速率为200000km/s。求能够使用此协议的最短帧长。

1s = 10³ms = 10⁶us = 10⁹ns
1Gb = 10³Mb = 10⁶Kb = 10⁹ b

示例2

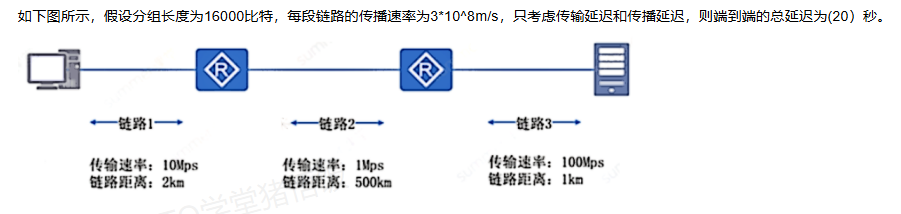

假设分组长度为 16000 比特，每段链路的传播速率为 3*10^8m/s, 只考虑传输延迟和传播延迟，则端到端的总延迟为多少秒。

这里要特别注意的是题干直接给出了链路的传播速率，因此不要使用我们平常记住的信号传输速度的常数。数据传输时间 = 信号的传输时延 + 传播时延；由于在原目的节点中间存在有 2 个路由器，每个路由器都会使用存储转发的方式转发数据，因此在这三段链路上，数据会被发送三次。由于三段链路的总距离为 503km, 因此这三段链路的传播延迟是：503*10^3m/3*10^8m/s=167.67*10^(-5) s=0.00168s 而三次传输延迟因为其路速率不同，所以次传输的时也各不相同，可以由数长度 / 路速度计算得出，三次传输延时的时间是：16000b/10*10^6b/s+16000b/1*10^6b/s+16000b/100*10^6b/s=0.01776s

总延迟 = 传播延迟 + 传输延迟 = 0.00168S+0.01776s=0.019s

示例3

如果一个链路每秒发送 4000 个帧，每个时隙 8 个比特，则该采用 TDM 的链路数据传输速率为

每秒发送 4000 个帧，每个帧包含的时隙有 8 个比特。

则数据传输速率 = 4000×8（比特 / 秒）= 32000 比特 / 秒 = 32 kbps

示例4

在相隔2000km的两地间通过电缆以4800b/s的速率传送3000比特长的数据包，从开始发送到接收完数据需要的时间是（），如果用50Kb/s的卫星信道传送，则需要的时间是（请作答此空）。

但是传输时延在卫星链路中是一个常数，固定为270ms，是数据发送到卫星，并从卫星回传的时间常数。因此=270ms+3000bit/50*10^3bps=270ms+60*10^（-3）s=270ms+60ms=330ms。

交换要以太网

交换机能够根据以太网帧中的MAC地址智能的转发数据，交换机分割冲突域，不使用CSMA/CD协议，而是以全双工方式工作，用户独享带宽，增加了容量。

交换机性能指标

背板带宽(bps)=端口数*端口速率*2

交换引擎的转发性能(pps)（也就是包转发速率）千兆口*1.488Mpps+百兆口*0.1488Mpps+万兆口*14.88Mpps

交换机之间的连接

堆叠和级联

堆叠华为分为智能堆叠 istack 和 css 集群交换系统

istack 主要中低端产品，可以支持多台交换机，istack 堆叠分为环型和链型

css 主要用于高端产品只支持2台交换机

堆叠的配置

了解 istack,css 配置

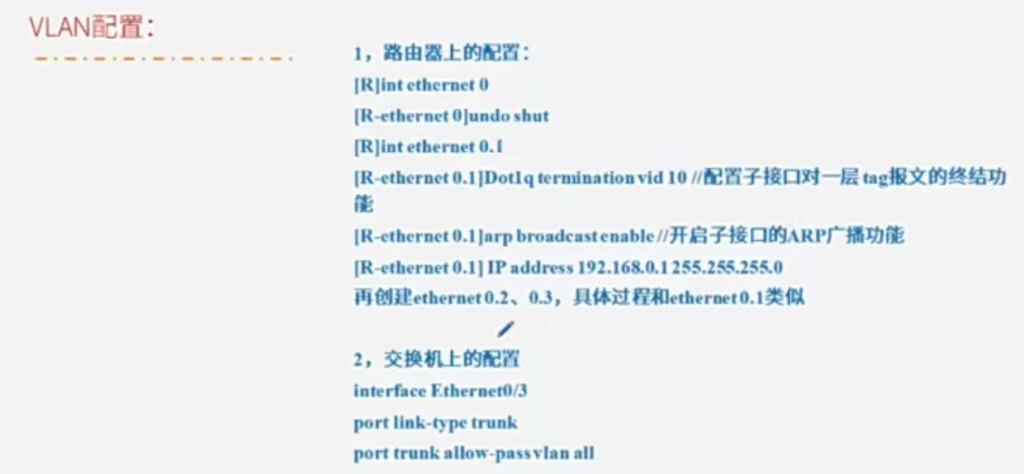

vlan的配置

了解通过配置路由子接口实现vlan间通信

月度归档： 2014 年 3 月

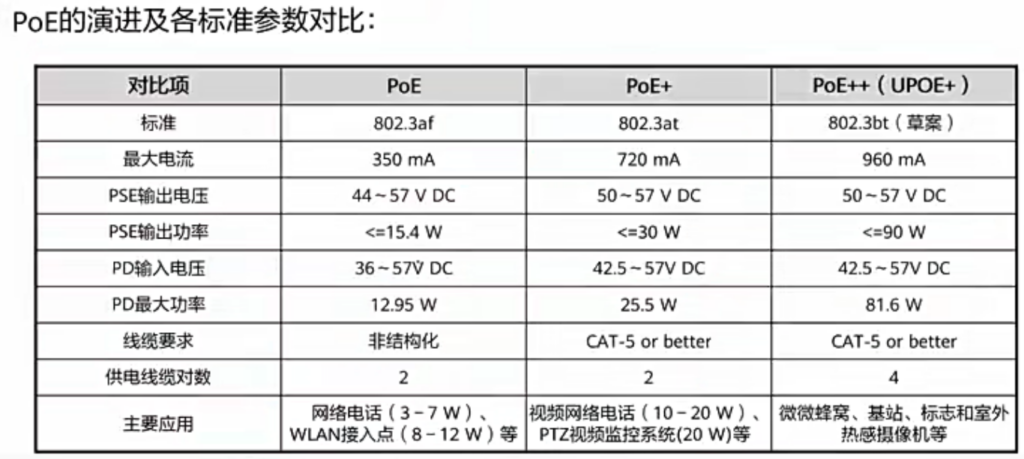

网工 POE

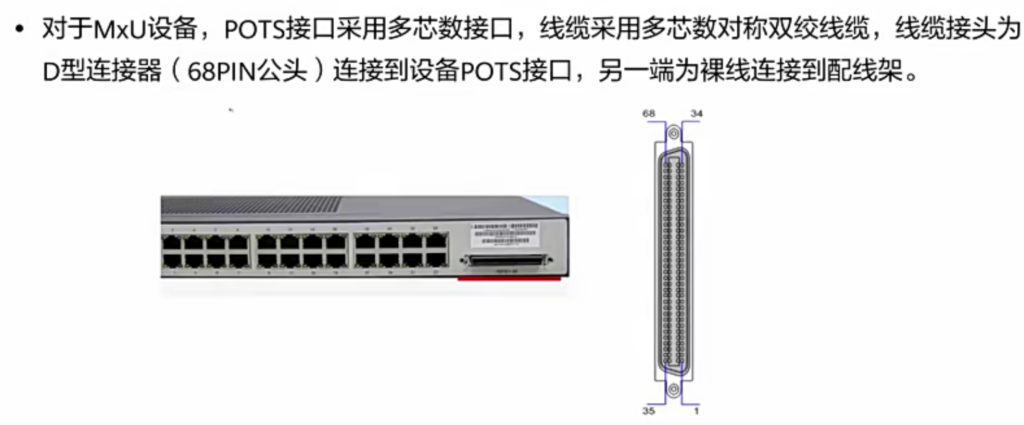

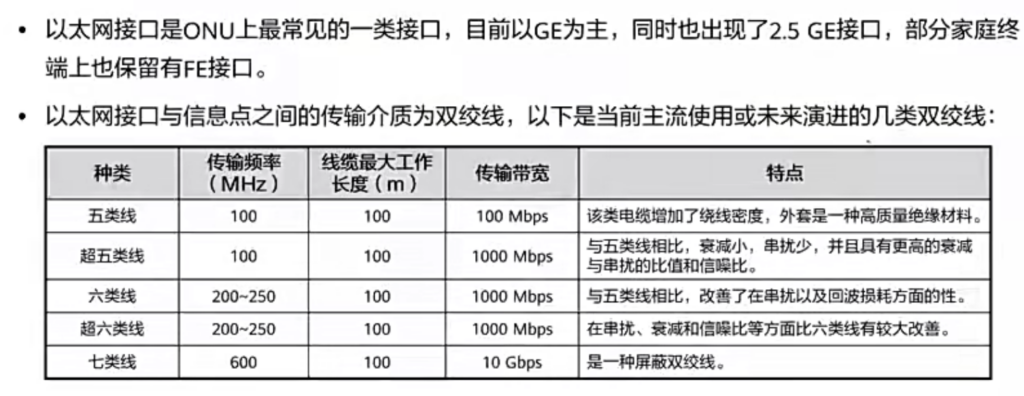

网工常见接口

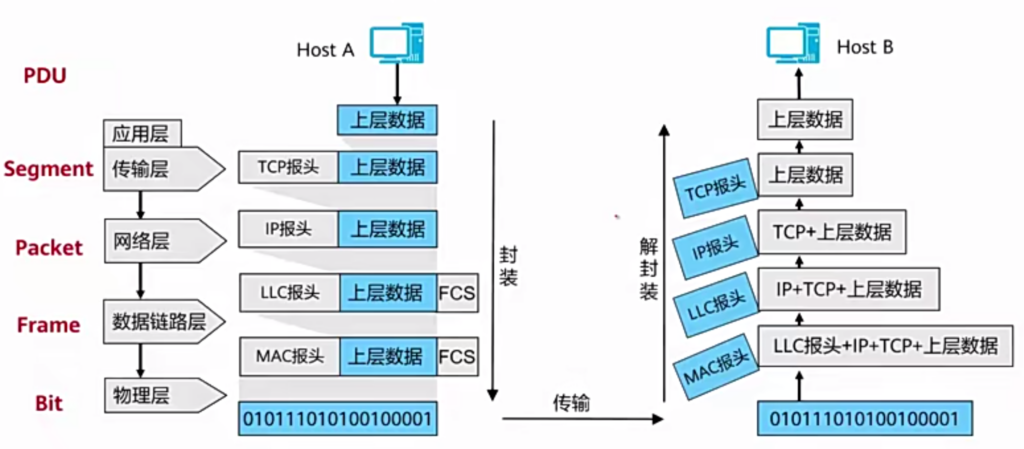

网工 TCP/IP模型封装与解封装
