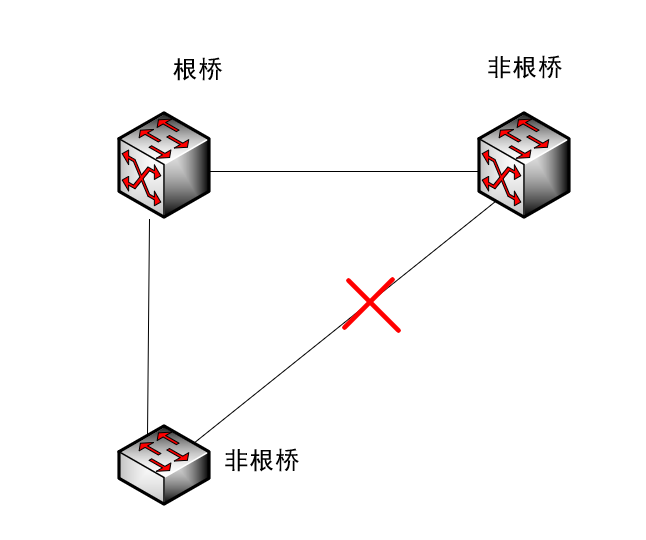

在没有堆叠的情况下，每个接入层交换机，都和汇聚层交换机构成一个三角形的结构 。因为STP 选举规则中只要与根桥直连的链路不会被阻塞，非根桥之间的互联链路不管是哪个端口阻塞，链路都会阻塞。

接入层交换机上，每一个Access链路都开启生成树的边缘端口，也就是stp edge-port。防止办公电脑的开机、关机操作导致交换机接口UP/DOWN，从而发送TCN-BPDU报文让全网生成树重新计算而导致的网络闪断，震荡等不正常现象的发生。

所有Trunk接口上均启用端口广播抑制，一旦发现广播报文超过80%，就立刻关闭这个端口，破除环路，防止广播风暴。

生成树的计算方法

1、选择根桥

生产环境中最好手动设置优先级 0 、4096、步数递增，在三角形的网络环境中，与根桥直连的链路不会被阻塞。

2、选择根端口

根端口只会分配在非根桥上这一点容易让人误解，

3、选择指定端口

根桥上倒是指定端口，非根桥上也只有一个指定端口。

生成树与vlan

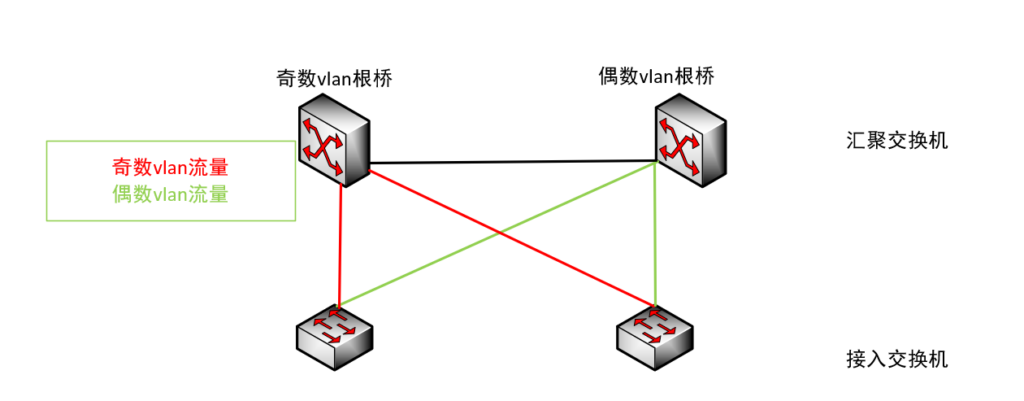

在实际生产环境中生成树和vlan 对应，所以生成树的类型也一般是MSTP ，也就是每一个vlan一个生成树；针对不同的vlan设置不同的根桥，把流量引入不同的汇聚交换机，从而达到一个流量负载分担的效果。

MSTP

这种类型的生成数类型是把多个vlan放在一个实例中，再针对实例来设置优先级。

华为生成树MSTP 命令配置如下 ：

1、创建mstp 与vlan 的映射

stp mode mstp

stp region-configuration

region-name RG1

instance 1 vlan 11 13

instance 2 vlan 12 14

active region-configuration

2、调整实例的优先级(值越小优先级越高）

在交换机1上将实例的优先级调整到最小值 0，将实例2的优先级第二优先级4096 ，将交换机2实例1优先级调整至0 、将实例1 优先级调整至4096 。建议使用绝对值0、4096 不要使用相对的primary 、secondary 。

sw1:

stp instance 1 priority 0

stp instance 2 priority 4096

stp enable

sw2:

stp instalnce 1 priority 4096

stp instance 2 priority 0

stp enable

active region-configuration

生成树和VRRP

生成树一般和VRRP 结合使用

将生成树的根桥和VRRP的Master配置在同一台设备.

具体配置参考如下链接

MSTP基本概念 – S300, S500, S2700, S5700, S6700 V200R022C00 配置指南-以太网交换 – 华为 (huawei.com)

1、网络规划在前，中小型企业技术架构上已经趋向成熟，所用的技术也不高深。

2、设备故障在替换之前，最好了解设备指示灯的作用、和出现故障后指示灯的状态。

3、做好设备接口标签标示，设备在配置过程先确保网络通畅再配置其它访问控制、或者权限 划分的步骤

4、保存配置文档、并添加关键步骤注释、对网络拓扑了然于胸。

5、对于一些特殊的配置，例如主备倒换，故障转移技术的灾难恢复的流程和步骤做到有备无患 ，了解在什么情况下会出现脑裂情况（OS版本不一致，还是对接线和接口的问题，怎么判断不是线路问题）

6、能在路由上控制访问，不在ACL上控制

7、不同厂商，不同型号的设备替换之前先考虑机柜有没有空间，设备替换后网线长度是否满足；如果空间足够先配置完设备再上回新设备。

8、如果网络拓扑足够清晰没有形成环路的网络，禁用掉STP 。

9、同一协议不同厂商配置参数的差异化分析，不同厂商路由优先级的规定是否有区别。

10、设备上的功能哪些是自带的哪些是要授权购买的？

11、设备在上架之前最好写好配置。
