问题描述

USG6300设备（包括其他USG6000设备型号）l2tp over ipsec隧道建立的先后顺序是什么？

解决方案

当采用L2TP over IPSec进行VPN通信时，首先进行IPSec协商，建立IKE SA和IPSec SA；然后再使用L2TP进行用户认证，认证通过后建立L2TP隧道。所以排查故障的时候，首先看ipsec的隧道建立情况，然后再查看l2tp的隧道建立情况。

配置Client-Initiated（客户端发起）场景下的L2TP VPN

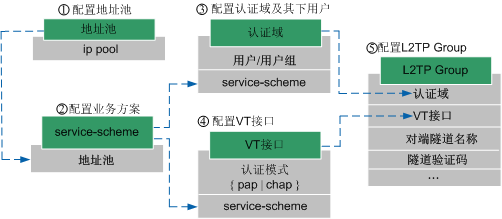

配置流程图

https://support.huawei.com/enterprise/zh/doc/EDOC1000160160/eef5d762

检测环路

https://support.huawei.com/enterprise/zh/doc/EDOC1000075592/12fb9394

1、清除接口计数

华为

reset counter interface gx/x/x

display inter gx/x/x

思科

clear counters g/x/x/x

show inter gx/x/x

观察包和字节数的增长

组网需求

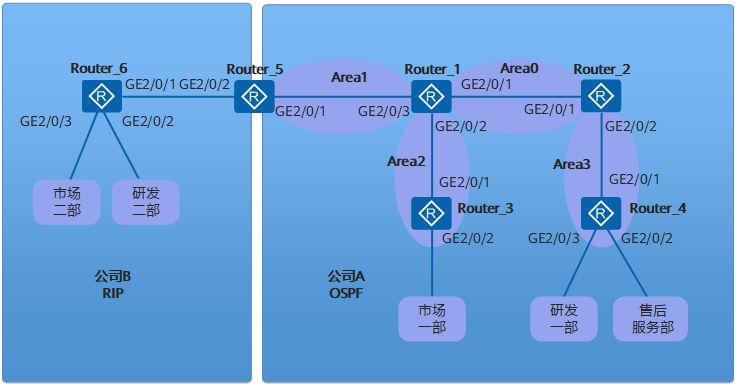

如图所示，公司A使用OSPF路由协议实现公司设备全网互通，后来公司A扩张兼并了公司B，要求将公司B采用的RIP路由协议与公司A的OSPF协议互相引入，使得各个部门可以实现互通。Router_1和Router_2作为公司核心设备负责各个部门间的通信。由于业务需要，现要求通过下列措施控制并调整网络中的路由信息：

• 在Router_5上对引入的路由信息进行过滤，使得研发二部所在网段无法访问市场一部、研发一部和售后服务部所在网段。
• 在Router_3上使用路由信息的过滤功能，使得市场一部所在网段无法访问研发一部。
• 在Router_4上使用路由信息的过滤功能，使得研发一部和售后服务部所在网段无法访问市场二部。

设备	接口	IP地址	设备	接口	IP地址
Router_1	GE2/0/1	10.1.1.1/24	Router_2	GE2/0/1	10.1.1.2/24
	GE2/0/2	10.2.1.1/24		GE2/0/2	10.3.1.1/24
	GE2/0/3	10.4.1.1/24
Router_3	GE2/0/1	10.2.1.2/24	Router_4	GE2/0/1	10.3.1.2/24
	GE2/0/2	10.10.3.1/24（市场一部所在网段）		GE2/0/2	10.10.1.1/24（售后服务部所在网段）
				GE2/0/3	10.10.2.1/24（研发一部所在网段）
Router_5	GE2/0/1	10.4.1.2/24	Router_6	GE2/0/1	10.5.1.2/24
	GE2/0/2	10.5.1.1/24		GE2/0/2	10.10.4.1/24（研发二部所在网段）
				GE2/0/3	10.10.5.1/24（市场二部所在网段）

dis inter des
