注意：MiB 和 MB，KiB 和 KB 区别:
1 KB(kilobyte) = 1000 byte, 1 KiB(kibibyte) = 1024 byte
1 MB(megabyte) = 1000000 byte, 1 MiB(mebibyte) = 1048576 byte

硬盘生产商是以 GB（十进制，即 10 的 3 次方 =1000，如 1 MB=1000 KB）计算的，而电脑（操作系统）是以 GiB（2 进制，即 2 的 10 次方，如 1MiB=1024KiB）计算的，但用户一般理解为 1MB＝1024KB，所以为了便于中文化的理解，翻译 MiB 为 MB 也是可以的。

同样根据硬盘厂商与用户对于 1MB 大小的不同理解，所以好多 160G 的硬盘实际容量按计算机实际的 1MB＝1024KB 算都不到 160G，这也可以解释为什么新买的硬盘“缺斤短两”并没有它所标示的那么大。

宽带网络中，运营商们所说的 1M 带宽是指 1Mbps(megabits per second，兆比特每秒)。bps 是 bit per second 的缩写，也就是每秒多少“位”(bit)的意思，是用来计算文件传输速率的单位。举例来说，电信局通常说的 1M 的宽，所使用的单位就是 bps，我们都知道一个字节等于 8 位，而我们电脑的存储单位使用的是字节，也就是理论上每秒可以向硬盘下载 1×1024/8=128KB/sec 的数据。
但这也只是理论上的速度，实际上则要再扣约 12% 的数据头信息（Ethernet Header,IP Header,TCP Header,ATM Header 等），各种各样的控制讯号。所以传输速度上限应 112KB/sec 左右，而不应该望文生义地理解为“每秒钟可以传送 1M 字节的数据。所以千万不要迷信广告，传输单位的写法上，B 和 b 分别代表 Byte 和 bit，两者定义不同，差距是 8 倍。

https://info.support.huawei.com/info-finder/encyclopedia/zh/IPsec.html

https://cloud.tencent.com/developer/article/1824924

虚拟专用网络：虚拟专用网络有多种类型，常见的有IpsecVpn ,MplsVpn .

Ipsec Vpn 可以企业自己搭建，MPLSVPN 需要向运营商购买。

IpsecVpn 基于ip包的路由，中间有多个路径对流量中转，MPLS VPN 基于路径中的标签进行流量中转，路径相对单一，流量转发的速度相对IPSECVPN 比较快。

IPSECVPN 是一个协议簇不是一个协议，好比OSI 模型是一个开放的框架，模型包含了为之服务的各种协议去实现IPsec要完成的功能。

IPsec 要完成的功能的：
1. 数据的完整性( Data Integrity)
2. 数据的私密性(Data Confidentiality)
3. 数据源认证(Data Origin Authentication)
4. 防止中间人攻击(Man-in-the-Middle)
5. 防止数据重放(Anti-Replay)

为IPsec 服务的协议有：
1. IKE (Internet Key Exchange)
2. ESP (Encapsulating Security Protocol)
3. AH (Authentication Header)

IKE 、ESP、AH协议

认证：IKE 架构考虑到双方合法性，会在VPN对等体（Peer)之间采用认证机制，确保会话是真正的对等体而不是第三方，认证的方式有2种：

Pre-Share Keys(PSK)预共享密钥的方式：事先协商一个暗号双方暗号配对正确就说明是要接头的人。
PKI （Public Key Infrastructure Using X.509 Digital Certificates) 基于PKI的证书认证咋签名呢？当然是使用私钥进行签名，私钥只有我自己有，所以如果对方能用我的数字证书里面的公钥解开，就说明我是我。

对称密钥的产生算法：IKE使用了DH Diffie-Hellman 算法，DH 目前有3种密钥长度可选：Group1 768bit长度、Group2 1024bit 长度、Group5 1536bit 长度。

数据加密：ESP、AH（也就是IPSEC 支持的安全协议）

AH 只能保证数据的完成性，不能实现数据加密
ESP 能够对数据进行加密和哈希保证了数据的机密性和完整性。

IPSEC 建立的2个过程:

第1个阶段：建立IKE 自己的SA （Security Association) 称作安全（联盟，会话）都可以。SA 并不是隧道，是一套约定，规则。这个 SA 用来维护一个通过身份认证和安全保护的通道，为第二个阶段提供服务。在这个阶段，通过 DH（Diffie-Hellman）算法计算出一个对称密钥 K。
但是这个过程，对称密钥从来没有在通道上传输过，只传输了生成密钥的材料，通过这些材料，截获的人是无法算出的。
第2个阶段：建立IPSEC SA 在这个 SA 里面，有了对称密码K ，双方会生成一个随机的对称密钥 M，由 K 加密传给对方，然后使用 M 进行双方接下来通信的数据。对称密钥 M 是有过期时间的，会过一段时间，重新生成一次，从而防止被破解。
IPSEC 对密钥安全和数据安全是分开对待的，所以SA 有2个一个是IKE SA,一个是IPSEC SA ;IKE　SA 保护的对象是密钥，IPSEC SA 保护的对象是数据。
IKE SA 的生存期（LifeTime) 是一天（86400秒）默认没有流量限制。
用户的数据流量是在IPSEC SA上传递的。而不是在IKE SA ；每个IPSEC SA 对等体都有一对IPSEC SA ，一进一出方向上各一个。存储在本地的SA Database 中。Ipsec Sa 的LifeTime 是3600秒。默认流量限制是4.608Gbyte.
SA 的组成：这个三元组包括SPI（Security Parameter Index，安全参数索引）、目的IP地址和安全协议号。其中，SPI是用于标识SA的一个32比特的数值，它在AH和ESP头中传输。
SA的生成方式：
- 手工方式：通过命令行配置SA的所有信息，扩展能力弱
- IKE 自动协商方式：对等体之间通过IKE协议自动协商生成SA，并由IKE协议维护该SA。该方式的配置相对比较简单，扩展能力强
SA 的老化机制：
- 手工方式建立的SA 永不老化。
- IKE 建立的SA 有生存时间，且有2种生存时间
  - 基于时间的生存时间，定义了一个SA从建立到删除的时间；
  - 基于流量的生存时间，定义了一个SA允许处理的最大流量。
  - 可同时存在基于时间和基于流量两种方式的SA生存时间，只要其中一种到达，就会删除旧的SA。
IPSEC 配置思路：
- 了解上述的2个阶段，配置就有了基本的思路
- 第一阶段：（也就是协商IKE SA规则）
  - 规定加密算法
  - 规定认证方式
  - 规定HASH算法
  - 规定DH 算法
- 第二阶段：（协商IPSEC SA规则）
  - 定义对等体要保护的流量（IPsec隧道可以保护匹配ACL（Access Control List，访问控制列表）的报文、隧道接口上的报文和IPv6路由协议报文）
  - 定义用来保护数据的安全协议
  - 定义传输模式
  - 定义数据连接的生存周期及密钥刷新的方式

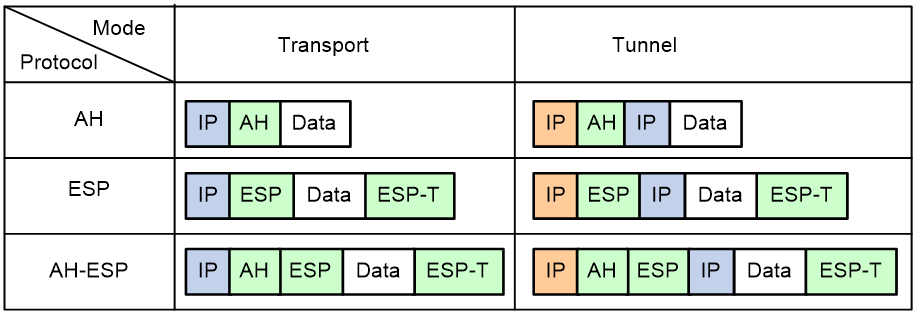

IPSEC 的封装模式：

IPsec 支持的封装模式有2种：传输模式和隧道模式
1. 传输模式：若要求端到端的安全保障，即数据包进行安全传输的起点和终点为数据包的实际起点和终点时，才能使用传输模式。通常传输模式用于保护两台主机之间的数据。

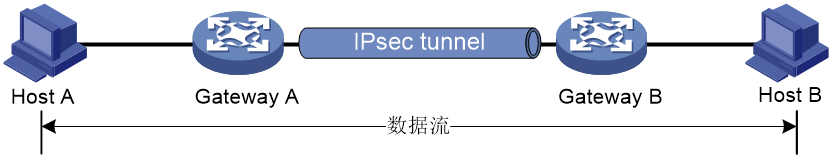

2. 这种模式下，封装后的IP数据包有内外两个IP头，其中的内部IP头为原有的IP头，外部IP头由提供安全服务的设备添加。在安全保护由设备提供的情况下，数据包进行安全传输的起点或终点不为数据包的实际起点和终点时，通常隧道模式用于保护两个安全网关之间的数据
