WLAN网络中的报文分为管理报文（控制报文）和数据报文（业务报文）。管理报文通过CAPWAP的控制隧道进行转发；用户数据报文则根据是否通过CAPWAP的数据隧道转发分为隧道转发（又称为“集中转发”）方式、直接转发（又称为“本地转发”）方式和Soft-GRE转发方式。

隧道转发方式是指用户的数据报文到达AP后，需要经过CAPWAP数据隧道封装后发送给AC，然后由AC再转发到上层网络，如图所示。

隧道转发

直接转发方式是指用户的数据报文到达AP后，不经过CAPWAP的隧道封装而直接转发到上层网络，如图1-2所示。

表1-1 隧道转发与直接转发的优缺点

数据转发方式	优点	缺点
隧道转发	AC集中转发数据报文，安全性好，方便集中管理和控制，新增设备部署配置方便，对现网改动小。	业务数据必须经过AC转发，报文转发效率比直接转发方式低，AC所受压力大。
直接转发	业务数据不需要经过AC转发，报文转发效率高，AC所受压力小。	业务数据不便于集中管理和控制，新增设备部署对现网改动大。

配置调整原则

直接转发和隧道转发之间的配置调整，除了VAP下的转发方式的配置调整外，最主要的就是各接口下管理VLAN和业务VLAN的配置调整。

• 直接转发方式下，建议管理VLAN和业务VLAN分别使用不同的VLAN，否则可能导致业务不通。例如，业务VLAN如果和管理VLAN相同，且交换机连接AP的端口配置了PVID为管理VLAN，则下行到用户的报文出连接AP的交换机时业务VLAN会被终结，从而导致业务不通。
• 隧道转发方式下，管理VLAN和业务VLAN不能配置为同一VLAN，否则会导致MAC漂移，报文转发出错。并且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。

实验拓扑

sw1 配置

vlan batch 100 to 105
#
stp disable

interface Vlanif100
ip address 10.1.100.1 255.255.255.0
dhcp select relay
dhcp relay server-ip 10.1.102.2
#
interface Vlanif101
#
interface Vlanif102
ip address 10.1.102.1 255.255.255.0
#
interface Vlanif103
ip address 10.1.103.1 255.255.255.0
dhcp select relay
dhcp relay server-ip 10.1.102.2
#
interface Vlanif104
ip address 10.1.104.1 255.255.255.0
dhcp select relay
dhcp relay server-ip 10.1.102.2
#
interface Vlanif105
ip address 10.1.105.1 255.255.255.0

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 100 // 和AC 相连的接口只允许管理vlan通过
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 105
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 100 to 105 //允许业务vlanc通
#
interface GigabitEthernet0/0/4
port link-type access
port default vlan 102

ip route-static 0.0.0.0 0.0.0.0 10.1.105.2

Sw2配置

vlan batch 100 103 to 104

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 100 to 105
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 100 to 105
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 104
stp edged-port enable
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 100 to 105

【思考1】：如果 为隧道转发为什么SW2只创建VLAN100，不用创建VLAN103，104？
解析：因为我们用的是隧道转发，数据到达AC1后，才会打上103，104标记然后发给LSW1
【思考2】：为什么连接AP的接口要打port trunk pvid vlan 100?
解析：交换机收到AP的数据帧打上100的tag发送，把带上100tag的数据帧去掉然后发给AP

AC 配置

vlan batch 100

interface Vlanif100
ip address 10.1.100.2 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type trunk
undo port trunk allow-pass vlan 1
port trunk allow-pass vlan 100 //如果为隧道转发要加上业务vlan ID，业务vlan 要通过AC 转发

第一步 创建AP 组

wlan

ap-group apgoup01

第二步 创建管理模板并关联到AP 组

wlan
regulatory-domain-profile name profile01 //创建域管理模板，名字叫profile01
country-code cn //国家代码选择中国

ap-group name apgroup01
regulatory-domain-profile profile01 //AP组的域管理模板是profile01
Warning: Modifying the country code will clear channel, power and antenna gain c
onfigurations of the radio and reset the AP. Continue?[Y/N]:y

第三步：配置AC的接口源地址
[AC1]capwap source interface Vlanif 100 //AC的接口源地址为VLAN100

第四步：离线导入AP
wlan
ap auth-mode mac-auth //AP的认证模式为MAC认证
ap-id 1 ap-mac 00e0-fc94-4640 //AP的编号和MAC地址
ap-name AP1 //AP的名字为ds
ap-group apgroup01 //AP属于AP组x
ap-id 2 ap-mac 00e0-fc19-42c0 //AP的编号和MAC地址
ap-name AP2 //Ap的名字
ap-group apgroup01 //AP属于AP组x
Warning: This operation may cause AP reset. If the country code changes, it will
clear channel, power and antenna gain configurations of the radio, Whether to c
ontinue? [Y/N]:y
思考：AP的MAC地址是怎么知道的？
读者可以通过在ap上使用命令“display interface Vlanif 1”查看当前ap的mac地址，然后再将mac地址进行绑定。

第五步：配置VLAN业务参数

第1步：创建安全模板

wlan
security-profile name secprofile01 //安全模板的名字叫secprofile01
security wpa-wpa2 psk pass-phrase huawei@123 aes //密码是huawei@123，用AES加密。
quit
第2步：创建SSID模板
wlan
ssid-profile name ssidprofile01 //ssid的模板名字叫ssidprofile01
ssid wifi01 //ssid的名称叫wifi01
quit

第3步：创建VAP模板
wlan
vap-profile name vapprofile01 //vap模板的名字叫vapprofile01
forward-mode direct-forward //转发模式为隧道
service-vlan vlan-id 103 //服务的VLAN为103
security-profile secprofile01//调用安全模板secprofile01
ssid-profile ssidprofile01 //调用SSID模板ssidprofile01
quit
第4步：在AP组里面调用VAP模板
[AC1-wlan-view]ap-group name x
[AC1-wlan-ap-group-x]vap-profile vapprofile01 wlan 1 radio 0 //调用VAP模板
[AC1-wlan-ap-group-x]vap-profile y wlan 1 radio 1 //
思考：radio0 1 2 是什么意思？

DHCP Server 配置

vlan batch 100 to 105
#
stp disable

dhcp enable
#
ip pool vlan103
gateway-list 10.1.103.1
network 10.1.103.0 mask 255.255.255.0
#
ip pool vlan104
gateway-list 10.1.104.1
network 10.1.104.0 mask 255.255.255.0
#
ip pool vlan100
gateway-list 10.1.100.2
network 10.1.100.0 mask 255.255.255.0
option 43 sub-option 2 ip-address 10.1.100.2

interface Vlanif100
dhcp select global
#
interface Vlanif103
dhcp select global
#
interface Vlanif104
dhcp select global

interface GigabitEthernet0/0/0
ip address 10.1.102.2 255.255.255.0
dhcp select global

ip route-static 0.0.0.0 0.0.0.0 10.1.102.1

STA Station 工作站

RF（射频信息）Radio frequency signal

提供基于802.11标准的WLAN技术的传输介质，是具有远距离传输能力的高频电磁波。本课程指的射频信号是2.4G或5G频段的无线电磁波。

CAPWAP

无线接入点控制与规范CAPWAP (Control And Provisioning of Wireless Access Points)：由RFC5415协议定义的，实现AP和AC之间的互通的一个通用封装和传输机制。

该协议定义了AC如何对AP进行管理、业务配置，即AC与AP间首先会建立CAPWAP隧道，然后AC通过CAPWAP隧道来实现对AP的集中管理和控制

CAPWAP是基于UDP进行传输的应用层协议，CAPWAP协议在传输层运输两种类型的流量：

• 业务数据流量，封装转发无线数据帧 。——通过CAPWAP数据隧道。
• 管理流量，管理AP和AC之间交换的管理消息 。——通过CAPWAP控制隧道。

CAPWAP数据和控制报文基于不同的UDP端口发送：

• 管理流量端口为UDP端口5246。
• 业务数据流量端口为UDP端口5247。

AC 连接方式

AC的连接方式分为：直连式组网和旁挂式组网。

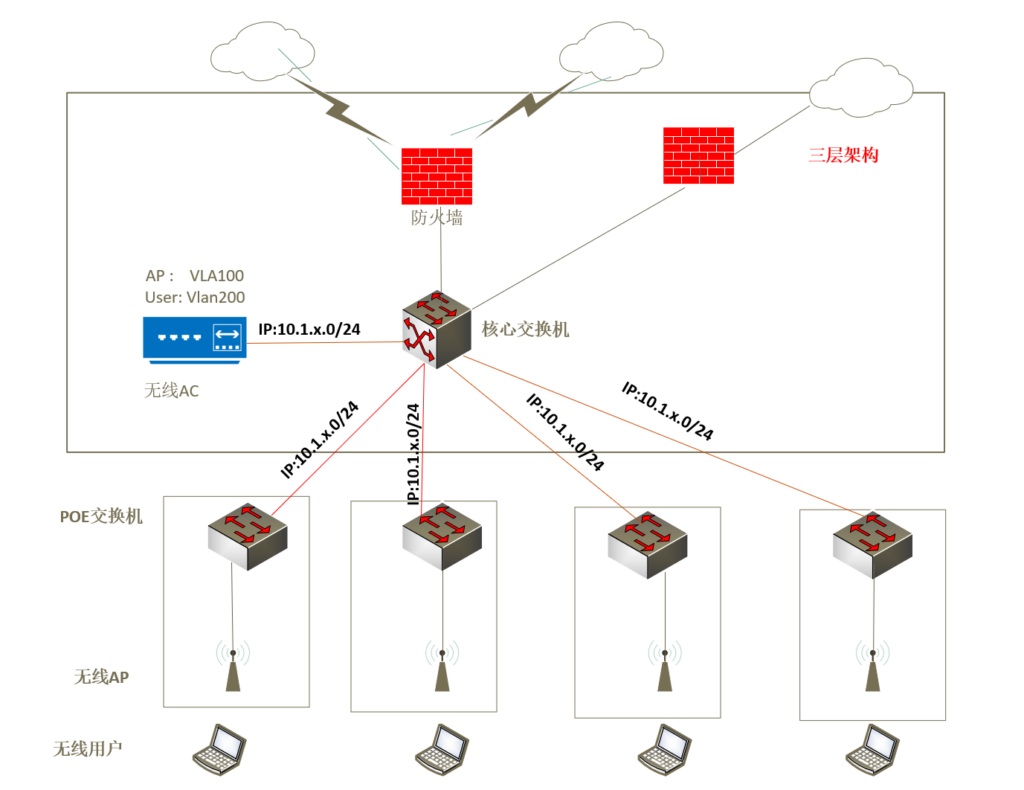

生产网络一般是采用旁挂组网方式

在旁挂式组网中，AC只承载对AP的管理功能，管理流封装在CAPWAP隧道中传输。数据业务流可以通过CAPWAP数据隧道经AC转发，也可以不经过AC转发直接转发，后者无线用户业务流经汇聚交换机由汇聚交换机传输至上层网络。

BSS/SSID/BSSID

分别是基本服务集BSS (Basic Service Set)、基本服务集标识符BSSID (Basic Service Set Identifier)、服务集标识符SSID (Service Set Identifier)。

1. BSS：一个AP所覆盖的范围，在一个BSS的服务区域内，STA可以相互通信。
2. BSSID：是无线网络的一个身份标识，用AP的MAC地址表示。
3. SSID：表示无线网络的标识，用来区分不同的无线网络。例如，当我们在笔记本电脑上搜索可接入无线网络时，显示出来的网络名称就是SSID。
4. VAP
   早期的AP只支持1个BSS，如果要在同一空间内部署多个BSS，则需要安放多个AP，这不但增加了成本，还占用了信道资源。为了改善这种状况，现在的AP通常支持创建出多个虚拟AP (Virtual Access Point, VAP)。如图16-13所示，它相当于交换机中的VLAN
5. ESS 为了满足实际业务的需求，需要对BSS的覆盖范围进行扩展。同时用户从一个BSS移动到另一个BSS时，不能感知到SSID的变化，则可以通过扩展服务集ESS (Extend Service Set)实现。如图6-14所示，这是由多个使用相同SSID的BSS组成，是采用相同的SSID的多个BSS组成的更大规模的虚拟BSS。

WLAN基本业务配置流程

AP发现AC有静态和动态两种方式：

• 静态方式

AP上预先配置了AC的静态IP地址列表。AP上线时，AP分别发送Discovery Request单播报文到所有预配置列表对应IP地址的AC。然后AP通过接收到AC返回的Discovery Response报文，选择一个AC开始建立CAPWAP隧道。

• 动态方式

动态发现AC又分为：DHCP方式、DNS方式和广播方式，下面我们主要介绍一下DHCP方式。

DHCP方式：AP通过DHCP服务获取AC的IP地址（IPv4报文通过在DHCP服务器上配置DHCP响应报文中携带Option 43，且Option 43携带AC的IP地址列表；IPv6报文通过在DHCP服务器上配置DHCP响应报文中携带Option 52，且Option 52携带AC的IP地址列表），然后向AC发送Discovery Request单播报文。AC收到后，向AP回应Discovery Response报文。

wlan 业务数据转发方式

1、隧道转发方式

隧道转发方式是指用户的数据报文到达AP后，需要经过CAPWAP数据隧道封装后发送给AC，然后由AC再转发到上层网络，

隧道转发方式的优点是AC集中转发数据报文，安全性好，方便集中管理和控制。缺点是业务数据必须经过AC转发，报文转发效率比直接转发方式低，AC所受压力大。

2、直接转发方式

直接转发方式是指用户的数据报文到达AP后，不经过CAPWAP的隧道封装而直接转发到上层网络。

直接转发方式的优点是数据报文不需要经过AC转发，报文转发效率高，AC所受压力小。缺点是业务数据不便于集中管理和控制。
