属性介绍

• 1. 优选协议首选值（PrefVal）最高的路由，是华为私有的属性。
• 2. 优选本地优先级（LP）最高的路由。
• 3. 优选起源于本地的路由。
• 4.优选携带AIGP属性的路由。
• 5. 优选AS路径（AS_PATH）最短的路由。
• 6.依次优选Origin类型为IGP、EGP、Incomplete的路由。
• 7. 优选MED值最小的路由。
• 8. 依次优选EBGP路由、IBGP路由、LocalCross路由、RemoeCross路由。
• 9. 优选到BGP下一跳IGP度量值（Metric）最小的路由。
• 10. 优选Cluster_List最短的路由。
• 11.优选Router ID最小的设备发布的路由。
• 12. 优选从具有最小IP地址的对等体学来的路由。

PrefVal 数值越大，路由越优，缺省情况下所有路由的协议首选值(PrefVal)均为0.

LOCAL_PRAF属性（以下简称LP）和MULTI_EXIT_DISC属性（以下简称MED）

查看BGP 路由表

LP属性被用于在去往同一目的地的多条路由中设置路由优先级，从名字就可以看出，LP属性只是应用于本地对等体之间，即，只能在IBGP对等体之间传递，不会应用于EBGP对等体之间。LP属性常用于AS出口出方向流量的路径控制，LP属性值越大，路由越优。

通常情况下，MED属性的作用是在去往邻居AS存在多条链路时，允许AS为入站流量传达其优先级。（一般来说，比较不同AS的MED属性没有太大意义，特殊场景除外。）从MED属性的作用可以看出，MED属性只是作用于EBGP对等体，而IBGP对等体互相通告路由时，会忽略MED属性。MED属性常用于AS出口入方向流量的路径控制，MED属性值越小，路由越优。

以下是华为专题的例子说明

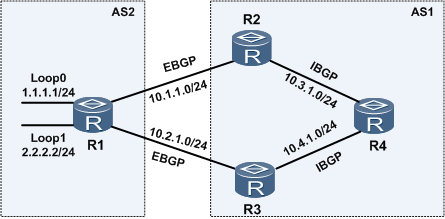

这里要求R4去往1.1.1.0/24 走 R2、去往2.2.2.0/24 走R3

R2的配置

bgp 1

 peer 10.1.1.1 as-number 2

 peer 10.3.1.2 as-number 1

 #

 ipv4-family unicast

  undo synchronization

  peer 10.1.1.1 enable

  peer 10.3.1.2 enable

  peer 10.3.1.2 route-policy LP export  /对R4出方向使用路由策略LP

  peer 10.3.1.2 next-hop-local

#

route-policy LP permit node 5  /设置路由策略LP，如果匹配前缀LP，则LP置为200

 if-match ip-prefix LP

 apply local-preference 200

#

route-policy LP permit node 10

#

ip ip-prefix LP index 10 permit 1.1.1.0 24  /配置前缀列表LP，匹配1.1.1.0/24

#

R3的配置

bgp 1

 peer 10.2.1.1 as-number 2

 peer 10.4.1.2 as-number 1

 #

 ipv4-family unicast

  undo synchronization

  peer 10.2.1.1 enable

  peer 10.4.1.2 enable

  peer 10.4.1.2 route-policy LP export  /对R4出方向使用路由策略LP

  peer 10.4.1.2 next-hop-local

#

route-policy LP permit node 5  /设置路由策略LP，如果匹配前缀LP，则LP置为200

 if-match ip-prefix LP

 apply local-preference 200

#

route-policy LP permit node 10

#

ip ip-prefix LP index 10 permit 2.2.2.0 24  /配置前缀列表LP，匹配2.2.2.0/24

#

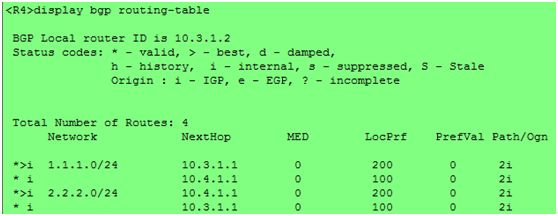

可以看到，在R4上，去到1.1.1.0/24网段有两条路由，但是下一跳为R2的路由的LP属性为200，而下一跳为R3的路由的LP属性为100，所以优选R2进行转发。去到2.2.2.0/24网段的路由同理。

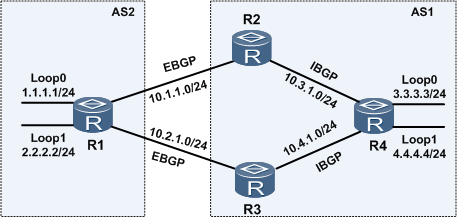

我们对上面的例子稍作修改，在R4上也发布两条路由3.3.3.0/24和4.4.4.0/24。如图：

R2新增配置：

#

bgp 1

#

 ipv4-family unicast

  peer 10.1.1.1 route-policy MED export  /对R1出方向使用路由策略MED

#

route-policy MED permit node 5 /设置路由策略MED，如匹配前缀MED，则MED置为10

 if-match ip-prefix MED

 apply cost 10

#

route-policy MED permit node 10

#

ip ip-prefix MED index 10 permit 4.4.4.0 24 /配置前缀列表MED，匹配4.4.4.0/24

#

R3新增配置：

bgp 1

 #

 ipv4-family unicast

  peer 10.2.1.1 route-policy MED export  /对R1出方向使用路由策略MED

#

route-policy MED permit node 5 /设置路由策略MED，如匹配前缀MED，则MED置为10

 if-match ip-prefix MED

 apply cost 10

#

route-policy MED permit node 10

#

ip ip-prefix MED index 10 permit 3.3.3.0 24 /配置前缀列表MED，匹配3.3.3.0/24

#

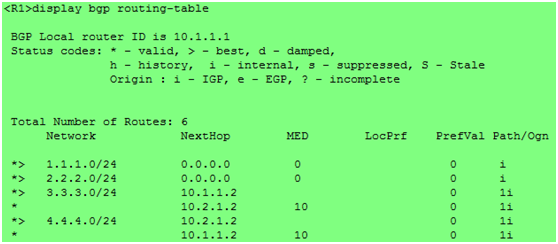

可以看到去往3.3.3.0/24目的地有两条路由，下一跳为R2的路由被优选，因为其MED值较小。4.4.4.0/24的路由同理。
