Network: 查看华为AP 运行情况

操作步骤

  • 执行命令display ap run-info { ap-name ap-name | ap-id ap-id }，查看AP的运行信息。
  • 执行命令display ap performance statistics { ap-name ap-name | ap-id ap-id }，用来查看AP性能统计信息。
  • 执行命令display radio { all | ap-group ap-group-name | ap-name ap-name | ap-id ap-id }，查看AP的射频信息。
  • 执行命令display ap asyn-message err-info { all | ap-name ap-name | ap-id ap-id }，查看AP重启失败的记录。
  • 执行命令display ap uncontrol all，查看非法AP的存在情况。
  • 执行命令display channel switch-record { all | calibrate | ap-name ap-name radio radio-id | ap-id ap-id radio radio-id | reason reason }，查看设备信道切换的记录信息。
  • 执行命令display ap traffic statistics wireless { ap-name ap-name | ap-id ap-id } radio radio-id [ ssid ssid ]，查看指定AP射频上的报文统计信息。
  • 执行命令display ap elabel { ap-name ap-name | ap-id ap-id }，查看指定AP的电子标签信息。
  • 执行命令display ap service-config acl [ ipv6 ] { ap-name ap-name | ap-id ap-id }，查看指定AP上的ACL配置信息。
  • 执行命令display ap port { all | ap-name ap-name | ap-id ap-id | ap-mac ap-mac }，查看AP的端口状态和流量信息。
  • 执行命令display distribute-ap { all | ap-id ap-id | ap-mac ap-mac | ap-name ap-name | central-ap-id central-ap-id | central-ap-mac central-ap-mac | central-ap-name central-ap-name }，查看RU的信息。
  • 执行命令display ap statistics，查看添加到AC上的AP的AP类型统计信息。

检测AP与STA间的无线链路质量

  1. 执行命令system-view，进入系统视图。
  2. 执行命令wlan，进入WLAN视图。
  3. 执行命令rf-ping [ -m time | -c number ] * mac-address，主动探测无线链路质量。

Network BGP团体（Community）属性

为何团体属性

团队属性也是BGP路由属性的一种，利用团队属性可以将路由策略应用于一组路由。大家可以回忆一下，我们用LP、MED、AS_PATH属性来解决BGP路由的各种问题的时候，无一例外都要用到路由策略，而路由策略很多都是基于前缀来进行处理的。当需要处理路由特别多的时候，我们的配置和维护工作量就会大幅度增加，在大型网络中，这种配置和维护的成本是难以接受的。所以我们可以对需要做同一策略的路由标识一个相同的团队属性，这样就可以基于团队属性来对路由实施策略了。

团队属性也是BGP路由属性的一种，利用团队属性可以将路由策略应用于一组路由。大家可以回忆一下，我们用LP、MED、AS_PATH属性来解决BGP路由的各种问题的时候，无一例外都要用到路由策略，而路由策略很多都是基于前缀来进行处理的。当需要处理路由特别多的时候，我们的配置和维护工作量就会大幅度增加，在大型网络中，这种配置和维护的成本是难以接受的。所以我们可以对需要做同一策略的路由标识一个相同的团队属性，这样就可以基于团队属性来对路由实施策略了。

团体属性的应用举例

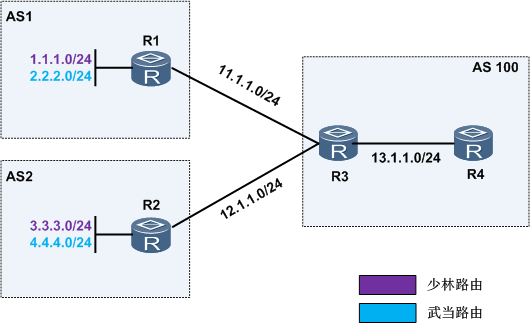

 这里我们要求R3发给R4的少林路由均打上LP属性值100，而发给R4的武当路由均打上LP属性值200。如何通过通过团队属性来实现这个目的呢？

一般的做法是，我们先要求R1通过路由策略，将发给R3的少林路由打上团队属性100:1。而发给R3的武当路由打上团队属性200:1。

注意：团队属性的团体号取值有两种形式：

1：整数形式，取值范围是0~4294967295

2：AA:NN形式，AA和NN的取值范围均为0~65535

我们要求R2也同样在将路由发给R3时打上团队属性。这样，我们在R3上就可以通过路由策略，将携带团队属性100:1的路由打上LP属性值100，将携带团队属性200:1的路由打上LP属性值200，这样配置和管理的工作量就小了很多。

R1的关键配置：

#

bgp 1

 peer 11.1.1.2 as-number 100

 #

 ipv4-family unicast

  undo synchronization

  network 1.1.1.0 255.255.255.0

  network 2.2.2.0 255.255.255.0

  peer 11.1.1.2 enable

  peer 11.1.1.2 route-policy R1 export  /对R3出方向使用路由策略R1

  peer 11.1.1.2 advertise-community  /注意这个必配，对R3发送路由时携带团队属性，缺省情况下，BGP不将团队属性发送给任何对等体。

#

route-policy R1 permit node 5  /配置路由策略，所有匹配前缀列表shaolin的路由打上团队属性100:1

 if-match ip-prefix shaolin

 apply community 100:1

#

route-policy R1 permit node 10  /配置路由策略，所有匹配前缀列表wudang的路由打上团队属性200:1

 if-match ip-prefix wudang

 apply community 200:1

#

ip ip-prefix shaolin index 10 permit 1.1.1.0 24  /前缀列表shaolin匹配前缀1.1.1.0/24

ip ip-prefix wudang index 10 permit 2.2.2.0 24  /前缀列表wudang匹配前缀1.1.1.0/24

R2的关键配置：

#

bgp 2

 peer 12.1.1.2 as-number 100

 #

 ipv4-family unicast

  undo synchronization

  network 3.3.3.0 255.255.255.0

  network 4.4.4.0 255.255.255.0

  peer 12.1.1.2 enable

  peer 12.1.1.2 route-policy R2 export

  peer 12.1.1.2 advertise-community

#

route-policy R2 permit node 5

 if-match ip-prefix shaolin

 apply community 100:1

#

route-policy R2 permit node 10

 if-match ip-prefix wudang

 apply community 200:1

#

ip ip-prefix shaolin index 10 permit 3.3.3.0 24

ip ip-prefix wudang index 10 permit 4.4.4.0 24

#

R3的关键配置：

#

bgp 100

 peer 11.1.1.1 as-number 1

 peer 12.1.1.1 as-number 2

 peer 13.1.1.2 as-number 100

 #

 ipv4-family unicast

  undo synchronization

  peer 11.1.1.1 enable

  peer 12.1.1.1 enable

  peer 13.1.1.2 enable

  peer 13.1.1.2 route-policy R3 export  /对R3出方向实施路由策略R3

  peer 13.1.1.2 next-hop-local  /这条必配，否则R3上BGP路由不生效

#

route-policy R3 permit node 5  /配置路由策略R3，所有匹配团队属性过滤器1的路由打上LP属性值100

 if-match community-filter 1

 apply local-preference 100

#

route-policy R3 permit node 10  /配置路由策略R3，所有匹配团队属性过滤器2的路由打上LP属性值200

 if-match community-filter 2

 apply local-preference 200

#

ip community-filter 1 permit 100:1  /配置团队属性过滤器1，允许团体属性100:1

ip community-filter 2 permit 200:1  /配置团队属性过滤器2，允许团体属性200:1

配置完成后，我们在R3上通过命令display bgp routing-table community 100:1和命令display bgp routing-table community 200:1查看团队属性100:1和200:1对应的BGP路由。

除了可以为路由配置团队属性值外，还能指定路由属于一些众所周知（Well-known）的团队。

其它的团体属性

下面我们简单介绍一下几种众所周知的团队属性:：

1：Internet：设备收到携带该团队属性的路由可以将之发送给任何对等体，缺省情况下任何路由都属于该团体。

2：No_Advertise：设备收到携带该团队属性的路由后，不向任何对等体发送该路由。

3：No_Export：设备收到携带该团队属性的路由后，不向AS外（EBGP对等体）发送该路由。

4：No_Export_Subconfed：设备收到携带该团队属性的路由后，只能在AS内传递，并且如果配置BGP联盟，不向其他子AS发送该路由。

下面以No_Export说明一下，其他周知团队属性类似。

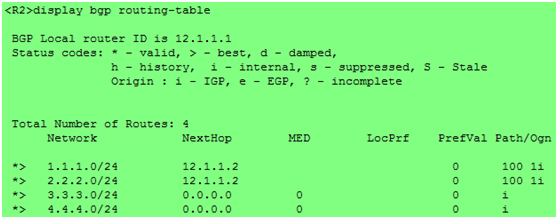

假设上例中，AS1不希望AS2能够访问本AS中的少林网段和武当网段，这时就可以利用No_Export来实现。先看一下R2的BGP路由表：

这时，R2上是有AS1的路由的。我们在R1上修改如下配置：

#

route-policy R1 permit node 5

 if-match ip-prefix shaolin

 apply community 100:1 no-export

#

route-policy R1 permit node 10

 if-match ip-prefix wudang

 apply community 200:1 no-export

#

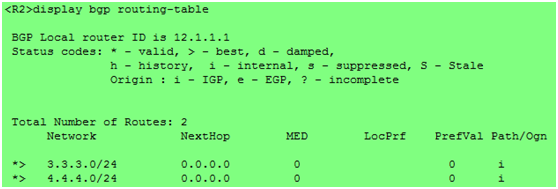

R2上已经没有AS1的路由。
