Network Vxlan 网络部署方式

CE系列交换机支持通过单机方式和控制器方式来部署VXLAN网络。这两种方式中VXLAN网络的子网互通以及VXLAN网络的可靠性的实现均与前面一致，不同点在于VXLAN的配置下发方式不同：

单机方式是通过CLI手动在设备上进行配置，

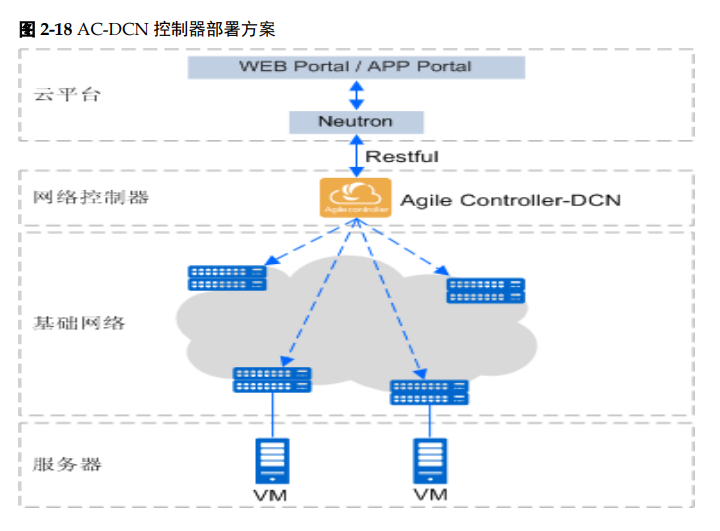

控制器方式是通过控制器向设备下发配置或流表，设备仅作为转发器。

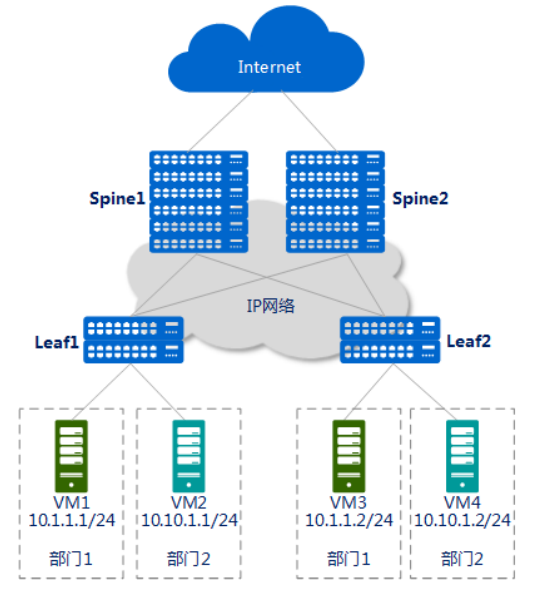

典型的Spine-Leaf 数据中心组网图

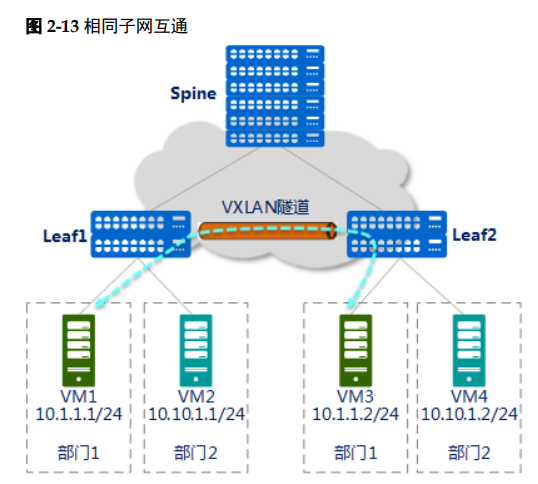

相同子网互通

Leaf1和Leaf2作为VXLAN网络的VTEP，两个Leaf之间搭建VXLAN隧
道，并在每个Leaf上部署VXLAN二层网关，即可实现同一部门VM之间的相互通信。
此时Spine只作为VXLAN报文的转发节点，不感知VXLAN隧道的存在，可以是任意的三层网络设备。

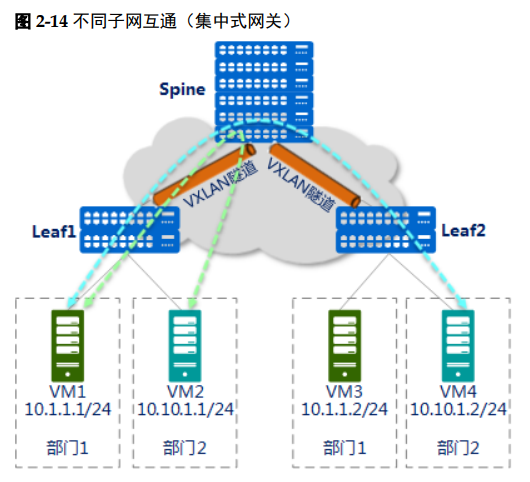

不同子网通信（集中式网关）

Leaf1、Leaf2和Spine作为VXLAN网络的VTEP，Leaf1和Spine之间、
Leaf2和Spine之间分别搭建VXLAN隧道，并在Spine上部署VXLAN三层网关，即可实现不同部门VM之间的相互通信。

缺点：

同一Leaf（Leaf1）下挂的不同网段VM（VM1和VM2）之间的通信，都需要在Spine上进行绕行，这样就导致Leaf与Spine之间的链路上，存在冗余的报文，额外占用了大量的带宽。同时，Spine作为VXLAN三层网关时，所有通过三层转发的终端租户的表项都需要在该设备上生成。但是，Spine的表项规格有限，当终端租户的数量越来越多时，容易成为网络瓶颈。

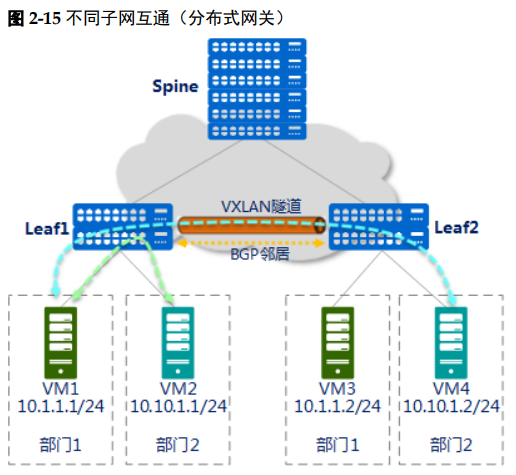

不同子网互通（分布式网关）

部署方案
同Leaf节点下不同部门VM之间的通信
如图2-15所示，Leaf1作为VXLAN网络的VTEP，在Leaf1上部署VXLAN三层网关，即可实现同Leaf下不同部门VM之间的相互通信。此时，VM1和VM2互访时，流量只需要在Leaf1节点进行转发，不再需要经过Spine节点，从而节约了大量的带宽资源。

跨Leaf节点不同部门VM之间的通信
如图2-15所示，Leaf1和Leaf2作为VXLAN网络的VTEP，在Leaf1和Leaf2上部署VXLAN三层网关。两个VXLAN三层网关之间通过BGP动态建立VXLAN隧道，并通过BGP的remote-nexthop属性发布本网关下挂的主机路由信息给其他BGP邻居，从而实现跨Leaf节点不同部门VM之间的相互通信。

Leaf作为VXLAN三层网关时，只学习其下挂终端租户的表项，而不必像集中式三层网关一样，需要学习网络中所有终端租户的表项，从而解决了集中式三层网关带来表项瓶颈问题。

接入层的可靠性

通过 istack 或者 M-LAG实现链路的可靠性，和流量负载分担。

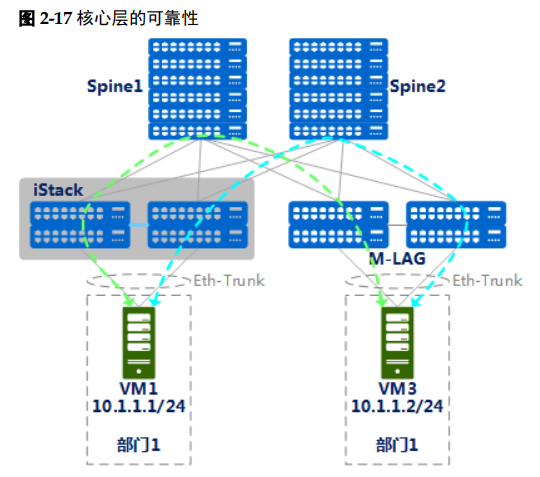

核心层的可靠性

在多活网关组网中，通过给多台Spine设备部署相同的网关信息，将它们对外模拟成VXLAN网络中的一个虚拟VTEP，然后在所有Spine设备上配置三层网关，使得无论流量发到哪一个Spine，该设备都可以提供服务，将报文正确转发给下一跳设备。此外，多活网关中的多台Spine之间形成负载分担关系，共同进行流量转发。

Network 网络设备的转发与处理

网络设备负责转发从终端出来的完整的数据包，当然网络设备也有自己的操作系统和常规的PC，服务器一样可以通过tcp/ip 通信。在没有路由表的情况下至少直接的网络可以通过广播，或者组播通信。这位就解释了，没有路由表的情况下，数据是怎样通信的。恰当的比喻路和交通规则之间的关系。

EVPN（Ethernet Virtual Private Network）是下一代全业务承载的VPN解决方案。EVPN统一了各种VPN业务的控制面，利用BGP扩展协议来传递二层或三层的可达性信息，实现了转发面和控制面的分离。
EVPN解决传统L2VPN的无法实现负载分担、网络资源的消耗较高等不足，同时也可以对L3VPN业务进行承载，降低了协议的复杂程度。EVPN还将IP VPN流量均衡和部署灵活的优势引入到了以太网中。种种优势使其广泛应用于大型数据中心二层网络互连场景。

Network 数据中心 M-LAG What, How & Why

为什么需要M-LAG

近几年来，M-LAG作为一项横向虚拟化技术被广泛使用，然而M-LAG技术的发展并非一蹴而就。

众所周知，传统的数据中心网络采用设备和链路冗余保证高可靠性。因其链路利用率低和网络维护成本高，数据中心交换机又提出了堆叠技术，将多台交换机虚拟成一台交换机，达到简化网络部署和降低网络维护的目的。

为了满足业务量增大和对网络更高可靠性的要求，于是出现了M-LAG虚拟化技术，通过多台设备间的链路聚合将链路的可靠性从单板级提高到设备级。

STP+VRRP技术

传统的数据中心网络采用STP+VRRP协议来保障链路冗余，满足了基本的可靠性需求。

堆叠和M-LAG虚拟化技术

堆叠和M-LAG实现跨设备链路聚合提高二层链路利用率，M-LAG的双活网关技术提高了三层链路利用率，且服务器可以通过链路聚合实现双活接入设备。

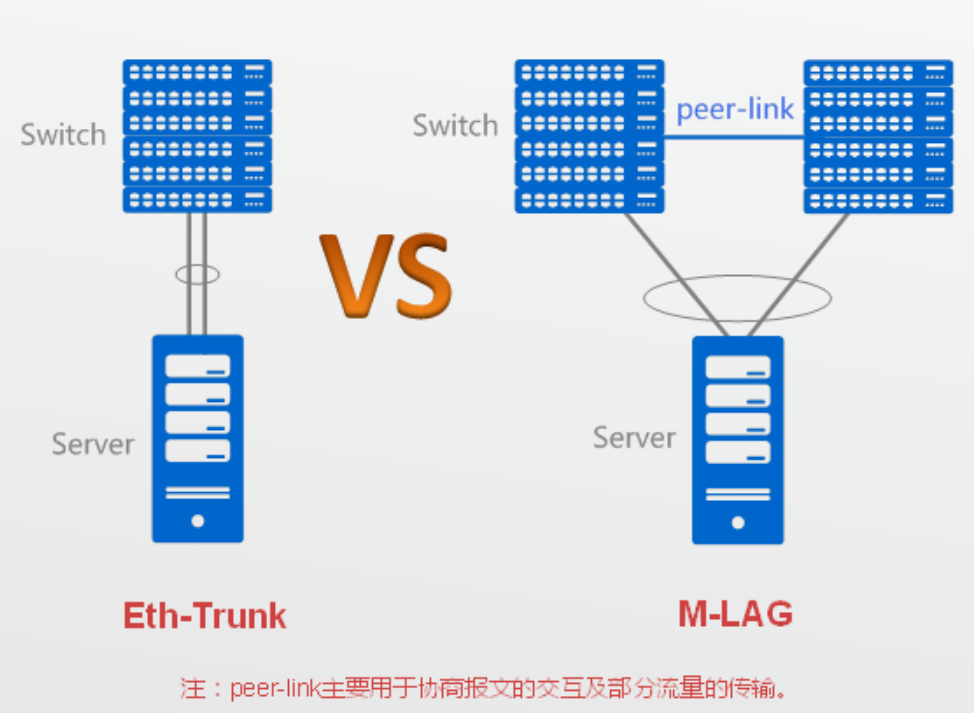

堆叠和M-LAG虚拟化技术示意图

M-LAG和堆叠都可以解决传统数据中心网络的问题，但从业务稳定性考虑，通常选择M-LAG。

堆叠和M-LAG作为广泛运用于数据中心网络接入层的两种横向虚拟化技术，他们都可实现终端的冗余接入，实现链路冗余备份，提高数据中心网络的可靠性和可扩展性。然而，与堆叠技术相比，M-LAG存在更高的可靠性和独立升级的优势。M-LAG不仅解决了传统聚合链路可靠性低的问题，同时规避了堆叠在升级过程中时间长、风险高等缺点。

对比了堆叠和M-LAG的优劣。针对升级过程业务中断时间要求高、对组网可靠性要求高的场景，我们推荐用户使用M-LAG技术，用作数据中心网络终端接入技术。

M-LAG 是数据中心交换机CloudEngine 中的特性，M—LAG是指跨设备的链路聚合组，是将一台设备与另外2台设备进行跨设备的链路聚合，组成双活系统。主要用于服务器双归接入，将可靠性从链路级提高到了设备级。

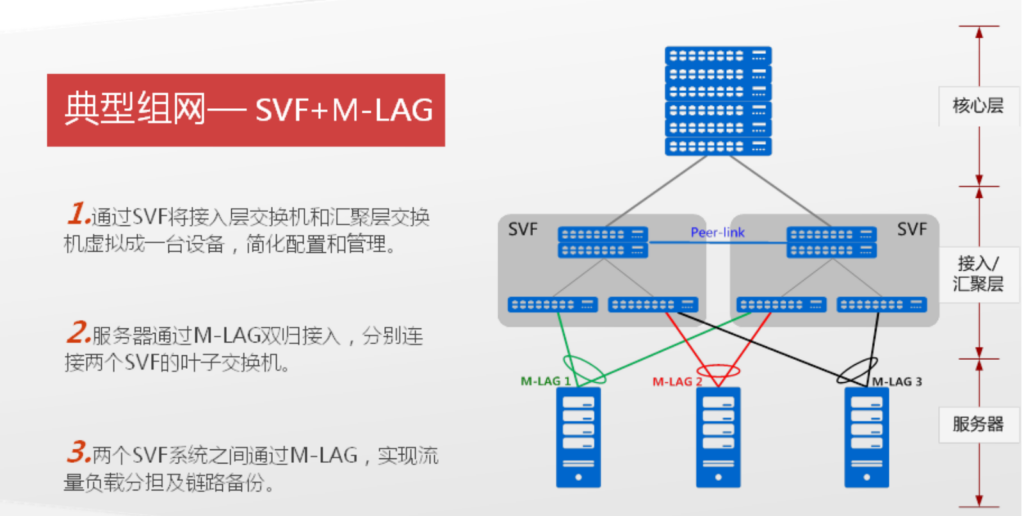

M-LAG 典型组网

概念	说明
M-LAG主设备	部署M-LAG且状态为主的设备。
M-LAG备设备	部署M-LAG且状态为备的设备。说明：正常情况下，主设备和备设备同时进行业务流量的转发。
peer-link链路	peer-link链路是一条直连链路且必须做链路聚合，用于交换协商报文及传输部分流量。为了增加peer-link链路的可靠性，推荐采用多条链路做链路聚合。
peer-link接口	peer-link链路两端直连的接口均为peer-link接口。
双主检测链路	双主检测链路是一条三层互通链路，用于M-LAG主备设备间按照1秒的周期发送双主检测报文，用于peer-link链路故障时进行双主检测。
M-LAG成员接口	M-LAG主备设备上连接用户侧主机（或交换设备）的Eth-Trunk接口。为了增加可靠性，推荐链路聚合配置为LACP模式。

M-LAG 应用场景

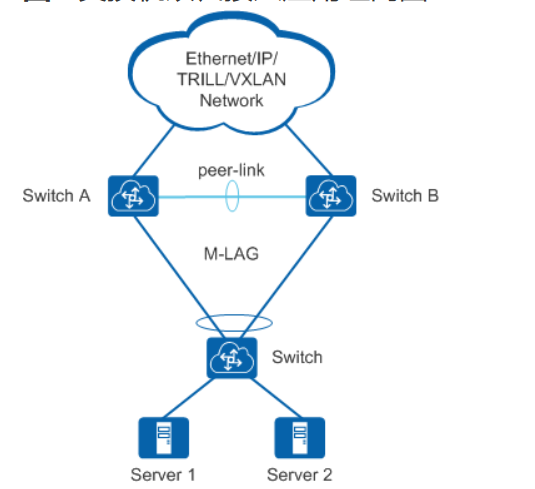

交换机双归接入

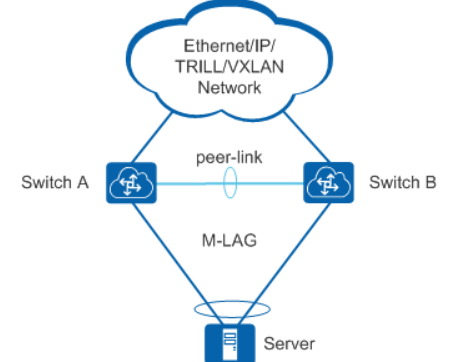

服务器双归接入

服务器双归接入时的配置和一般的链路聚合配置没有差异，必须保证服务器侧和交换机侧的链路聚合模式一致，推荐两端均配置为LACP模式。

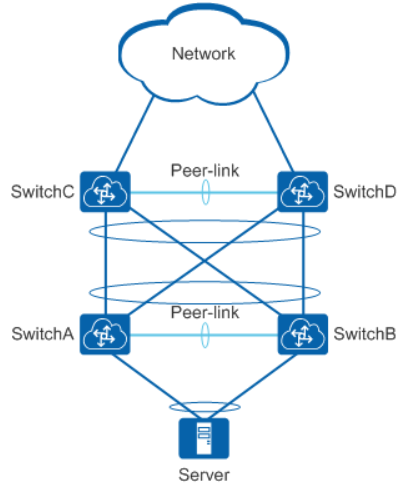

多级M-LAG 场景

SwitchA和SwitchB之间部署M-LAG后，在SwitchC和SwitchD之间部署M-LAG并与下层的M-LAG进行级联，这样不仅可以简化组网，而且在保证可靠性的同时可以扩展双归接入服务器的数量。多级M-LAG互联必须基于V-STP方式进行配置。
