Network BGP汇总(路由聚合)实验

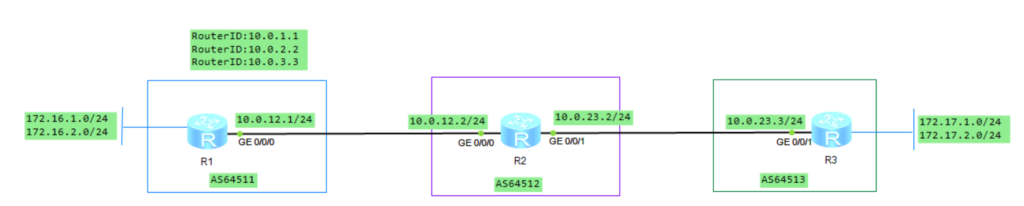

实验拓扑

实验目的

1、在R1上使用import 发布172.16.1.0/24 、 172.16.2.0/24 路由并自动汇总,在R3上使用import-route 命令 发布172.17.1.0/24 、172.17.2.0/24 路由;在R2上执行手动汇总,分辨如果不手动汇总情况下观察各BGP 路由表的as-path 属性。

3、学习BGP 自动汇总,手动汇总,手动汇总关键字as-set的作用首先BGP 自动汇总功能仅对import-route 引入的BGP路由有效,其次 BGP 产生的汇总路由只能是主类网络路由。

4、EBGP 对等体的建立和IBGP 对等体的建立使用的接口一般规则。

5、认识BGP 路由汇总的必要性、路由汇总对AS-PATH的影响,汇总子命令as-set的作用。

6、自动聚合对IP地址规划要求苛刻的,在BGP网络环境中,IP地址规划难以做到规整有序,在实际的项目中,很少启用BGP 自动路由聚合功能。

思考

Aggregate(手动聚合) 和Summary automatic 产生的汇总路由在携带路径属性上有什么不同?

手动聚合的2种方式:

第一种方法是通过配置静态路由使用Network 命令进行通告,在ASBR上写指向Null0接口的大段静态路由,让ASBR的IGP表里有汇总后的大段路由,然后再在BGP地址族里用network发布。

第二种方法是通过Aggregate 命令进行聚合。

使用第一种方法时,无法对通告的静态路由加以控制,并且明细路由仍然会被通告出去。如要抑制明细路由则需要使用Route-Policy 来对明细路由进行过滤,实现起来配置命令较多。使用第二种方法时,缺省情况下明细路由和聚合路由都会被发出去,但是可以通过关键字对全部或部分的明细路由进行控制。

配置步骤

1、配置接口和IP 测试连通性。

2、部署EBGP 使用直连接口作为源接口建立对等体。

3、使用import-route 命令发布路由,使用IP前缀匹配要汇总的路由。

4、验证BGP路由表观察汇总后是否继承了AS-PATH 属性。

一、接口配置

R1为例

dis current-configuration interface
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 10.0.12.1 255.255.255.0
#
interface LoopBack0
ip address 10.0.1.1 255.255.255.255
#
interface LoopBack1
ip address 172.16.1.1 255.255.255.0
#
interface LoopBack2
ip address 172.16.2.1 255.255.255.0
#
return

二、BGP 配置

R1 配置

定义要引入的路由

创建IP地址前缀列表,匹配loopback1、LoopBack2接口路由发布到BGP中,并进行自动汇总。

dis current-configuration | include ip ip-prefix
ip ip-prefix 1 index 10 permit 172.16.0.0 16 greater-equal 24 less-equal 24

以上通过配置过滤器“地址前缀列表”(地址前缀列表是过滤器的一种)来匹配过滤路由

创建路由策略 hcip 并创建节点10 在其中调用IP前缀列表1

dis current-configuration configuration route-policy
[V200R003C00]
#
route-policy hcip permit node 10
if-match ip-prefix 1

dis current-configuration configuration bgp

bgp 64511
router-id 10.0.1.1
peer 10.0.12.2 as-number 64512
#
ipv4-family unicast
undo synchronization
summary automatic //开启自动汇总
import-route direct route-policy hcip //import-route 引入直连路由匹配相应的路由策略
peer 10.0.12.2 enable

//自动汇总只对通过import-route 命令引入的路由生效

R2配置

dis current-configuration configuration bgp
[V200R003C00]
#
bgp 64512
router-id 10.0.2.2
peer 10.0.12.1 as-number 64511
peer 10.0.23.3 as-number 64513
#
ipv4-family unicast
undo synchronization
aggregate 172.17.0.0 255.255.252.0 as-set detail-suppressed //注意这里是对R3发布的172.17.1.0 、172.17.2.0 汇总成 172.17.0.0/22 并抑制明细路由的对外通告,如果不加as-set那么R2学习的BGP路由表中as-path 会为空。
peer 10.0.12.1 enable
peer 10.0.23.3 enable
#
return

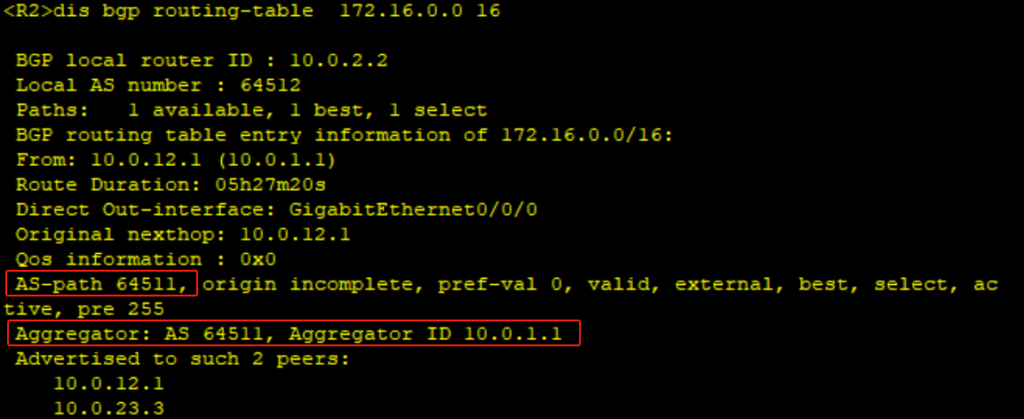

查看R2的bgp 路由表

R2上只能看到一条主类路由172.16.0.0/16

该路由的路径属性中存在Aggregator属性,其中携带了汇总路由生成设备所属的AS号以及其RouterID

R3的配置

dis current-configuration | include ip ip-prefix
ip ip-prefix 1 index 10 permit 172.17.0.0 16 greater-equal 24 less-equal 24

dis current-configuration configuration route-policy
[V200R003C00]
#
route-policy hcip permit node 10
if-match ip-prefix 1
#
return

dis current-configuration configuration bgp
[V200R003C00]
#
bgp 64513
peer 10.0.23.2 as-number 64512
#
ipv4-family unicast
undo synchronization
import-route direct route-policy hcip
peer 10.0.23.2 enable
#
return

在R2上对R3引入的路由进行手动汇总。

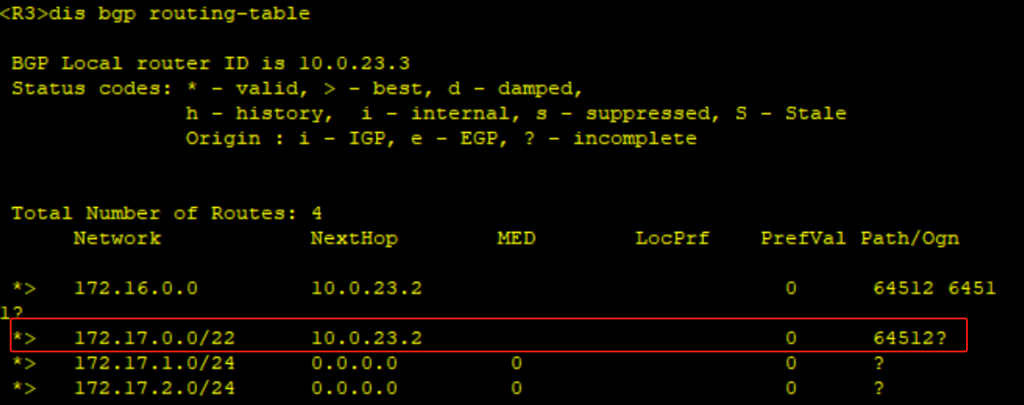

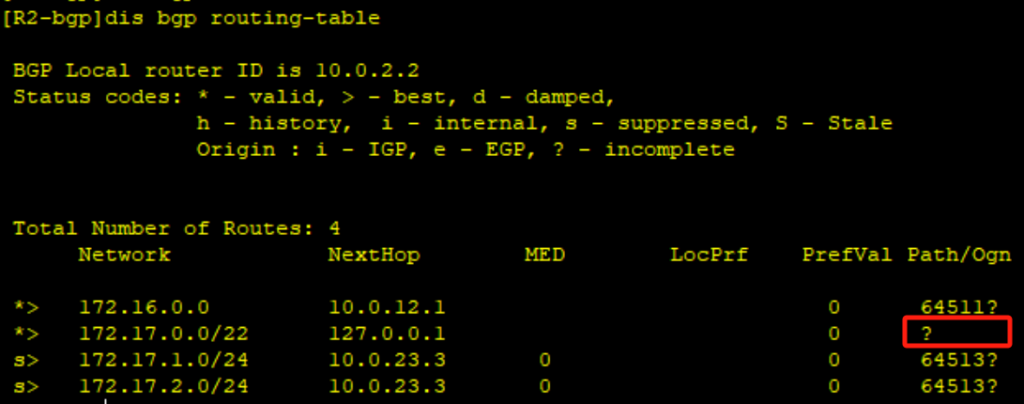

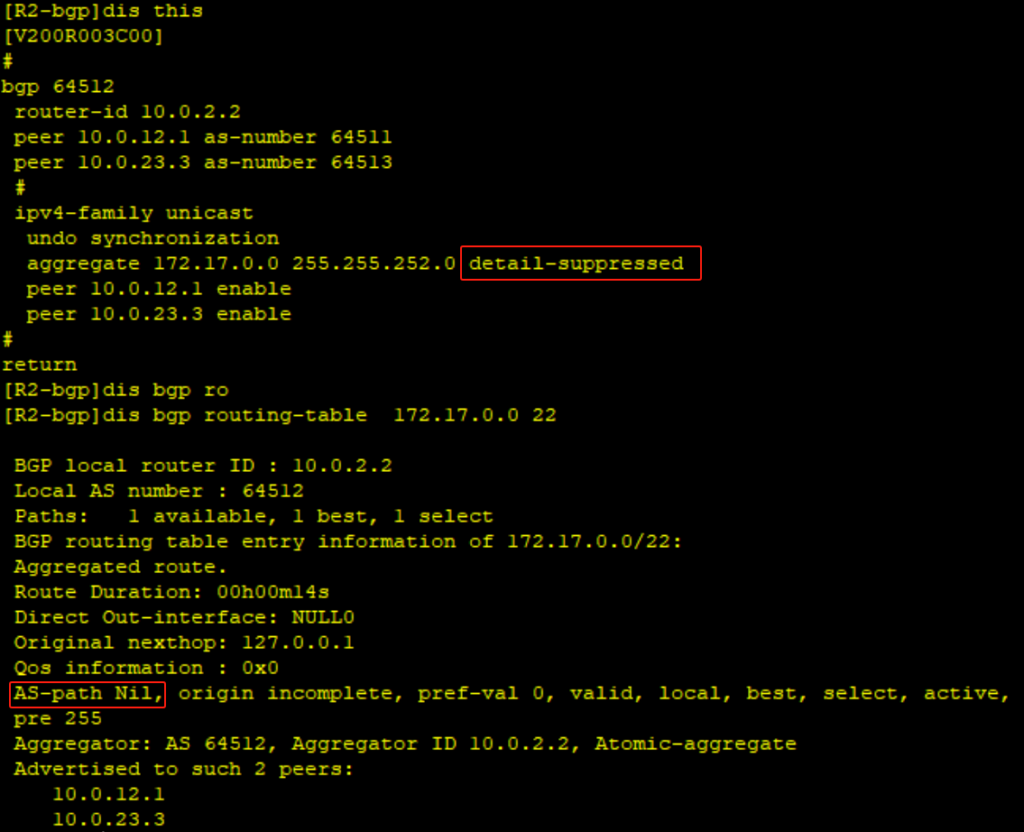

未加as-set 子命令的情况下,R2学习的BGP 路由as-path 为Nil(空),如下图意味着丢失了明细的AS_Path属性值,而BGP 依赖as_path实现防环,因此As_path属性的丢失可能 带来路由的环路。

R3还会学习到172.17.0.0/22的路由形成环路

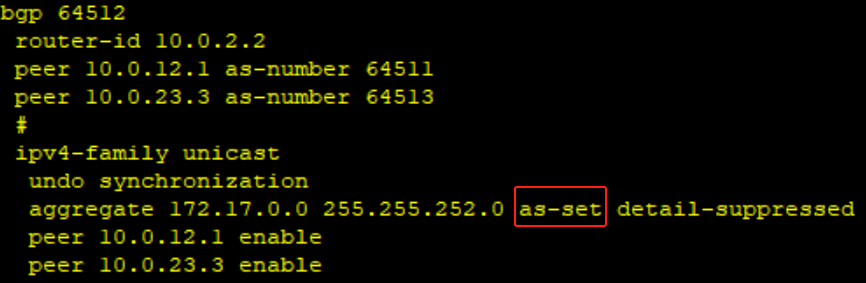

添加as-set (设置as号)

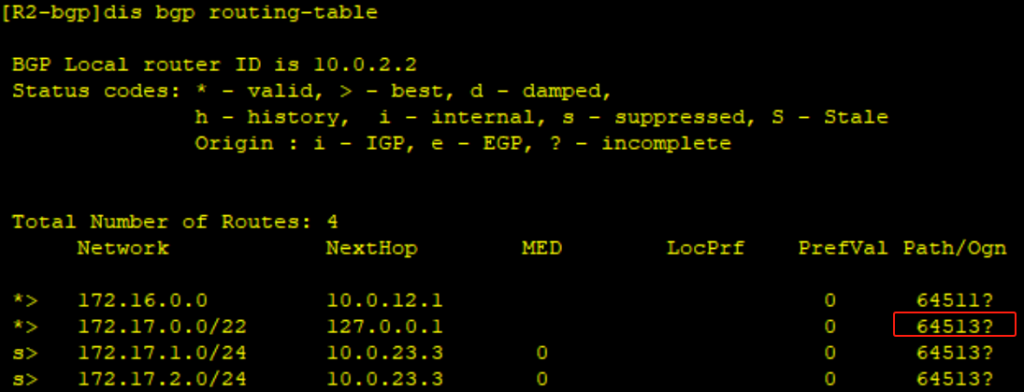

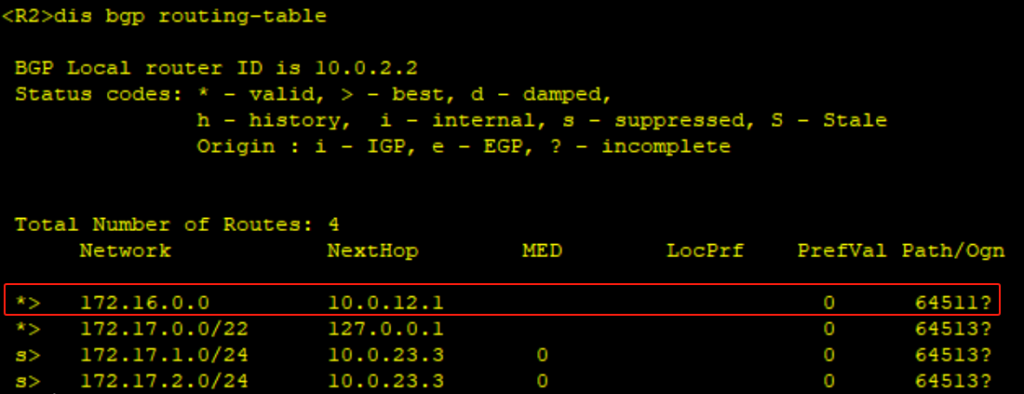

再观察 R2下路由表

路由表中添加了64513

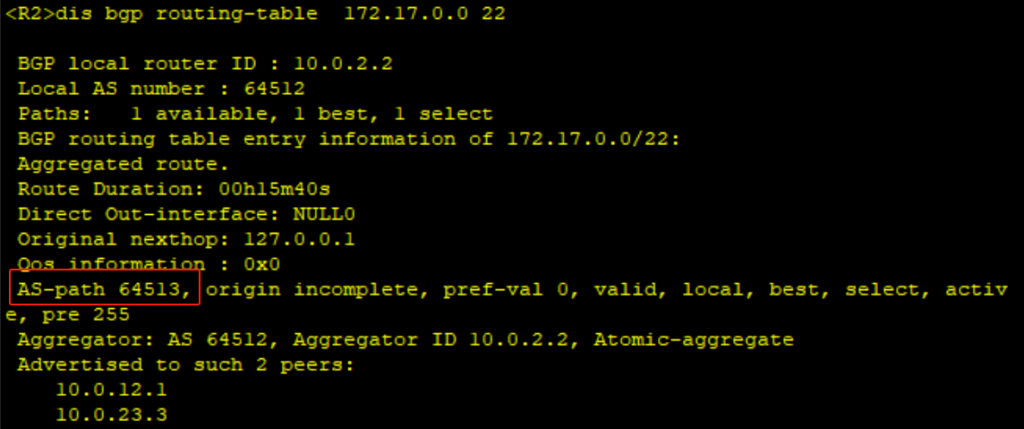

AS-path 添加了

R3收到关于 172.17.0.0/22 的通行之后,在AS_Path 中看到自身的AS号(64513)将会忽略该路由的通告。此时R3的BGP路由表无法看到汇总路由172.17.0.0/22 ,因此通过在手动路由汇总的配置中使用as-set 关键字顺利地规避了路由环路的产生。

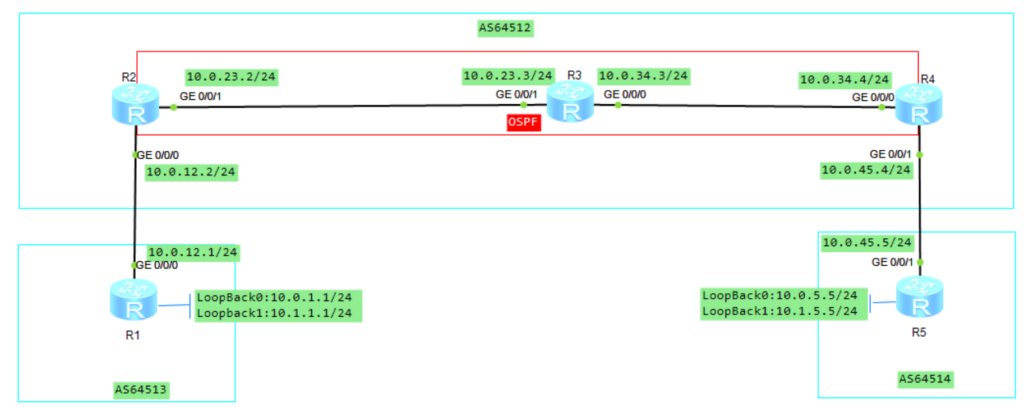

Network BGP 基础实验

实验目的

1、配置 AS64512 路由(OSPF) 发布R2、R3、R4中LoopBack0的地址、10.0.23.0/24 10.0.34.0/24 的路由、也就是在哪些接口上激活OSPF。

2、配置AS64513 与AS64512 AS64514与AS64512的静态路由及对等体、配置AS64512 iBGP互连。

3、思考 :指定bgp对等体的源接口为什么需要添加ebpg-max-hop 命令

4、验证各BGP 对等体的建立 、验证IBGP和eBGP路由的下一跳变化。

5、查看OSPF邻居的摘要信息

6、在BGP 中发布路由、发布R1、R5环回接口1的路由

7、思考 :在R2、R4 不添加next-hop-local 命令时R3学习的BGP 路由为什么是无效的,为什么在修改R2、R4的下一跳(Next-Hop)后生效

配置各接口及IP

例R3的配置

dis current-configuration interface
[V200R003C00]
#
interface GigabitEthernet0/0/0
ip address 10.0.34.3 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 10.0.23.3 255.255.255.0
#
interface GigabitEthernet0/0/2
#
interface NULL0
#
interface LoopBack0
ip address 10.0.3.3 255.255.255.255
#
return

配置AS64512 IBGP 全连接

R2、R3、R4使用环回接口LoopBack0作为OSPF Router-ID

以R3配置举例

dis current-configuration configuration ospf
[V200R003C00]
#
ospf 1 router-id 10.0.3.3
area 0.0.0.0
network 10.0.3.3 0.0.0.0
network 10.0.23.3 0.0.0.0
network 10.0.34.3 0.0.0.0
#
return

在R2 R3 R4 基于LoopBack0建立 iBGP 全连接

以R3为例

dis current-configuration configuration bgp
[V200R003C00]
#
bgp 64512
router-id 10.0.3.3
peer 10.0.2.2 as-number 64512
peer 10.0.2.2 connect-interface LoopBack0
peer 10.0.4.4 as-number 64512
peer 10.0.4.4 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 10.0.2.2 enable
peer 10.0.4.4 enable
#
return

配置EBGP 对等体

配置R1 R2 之间 R4 R5 之间的LoopBack0路由可达

R1:ip route-static 10.0.2.2 255.255.255.255 10.0.12.2

R2: ip route-static 10.0.1.1 255.255.255.255 10.0.12.1

R4: ip route-static 10.0.5.5 255.255.255.255 10.0.45.5

R5: ip route-static 10.0.4.4 255.255.255.255 10.0.45.4

验证 R1 、R2 之间环回接口可达 ping -c 1 -a 10.0.1.1 10.0.2.2

查看R1的BGP 配置

dis current-configuration configuration bgp
[V200R003C00]
#
bgp 64513
router-id 10.0.1.1
peer 10.0.2.2 as-number 64512
peer 10.0.2.2 ebgp-max-hop 2
peer 10.0.2.2 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
network 10.0.1.0 255.255.255.0
network 10.0.1.1 255.255.255.255
network 10.1.1.0 255.255.255.0 //发布路由10.1.1.0
peer 10.0.2.2 enable
#

peer 10.0.2.2 ebgp-max-hop 2 // 手动修改ebgp最大跳数

默认情况eBGP允许的最大跳数为1 、导致EBGP对等体之间只能使用直连链路建立EBGP对等体关系,为使用环回接口作为更新源需要手动修改EBGP连接允许的最大跳数。

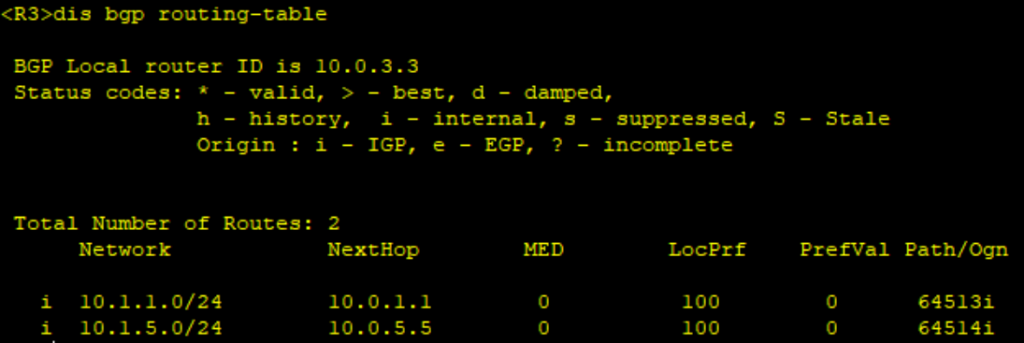

在R3上查看学习的BGP路由

这里R3学习了R1、R5发布的路由 、但是无效的。因为到达 R3到达NextHop是不可达的。

为此需要在R2、R4上修改下一跳指向自己next-hot-local

[R2-bgp]dis this
[V200R003C00]
#
bgp 64512
router-id 10.0.2.2
peer 10.0.1.1 as-number 64513
peer 10.0.1.1 ebgp-max-hop 2
peer 10.0.1.1 connect-interface LoopBack0
peer 10.0.3.3 as-number 64512
peer 10.0.3.3 connect-interface LoopBack0
peer 10.0.4.4 as-number 64512
peer 10.0.4.4 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 10.0.1.1 enable
peer 10.0.3.3 enable
peer 10.0.3.3 next-hop-local
peer 10.0.4.4 enable
peer 10.0.4.4 next-hop-local
#
return

[R4-bgp]dis this
[V200R003C00]
#
bgp 64512
router-id 10.0.4.4
peer 10.0.2.2 as-number 64512
peer 10.0.2.2 connect-interface LoopBack0
peer 10.0.3.3 as-number 64512
peer 10.0.3.3 connect-interface LoopBack0
peer 10.0.5.5 as-number 64514
peer 10.0.5.5 ebgp-max-hop 2
peer 10.0.5.5 connect-interface LoopBack0
#
ipv4-family unicast
undo synchronization
peer 10.0.2.2 enable
peer 10.0.2.2 next-hop-local
peer 10.0.3.3 enable
peer 10.0.3.3 next-hop-local
peer 10.0.5.5 enable
#
return

查看R3学习的路由

64513i 这里i 是指通过network 发布的路由,*为有效路由,> 为最优路由

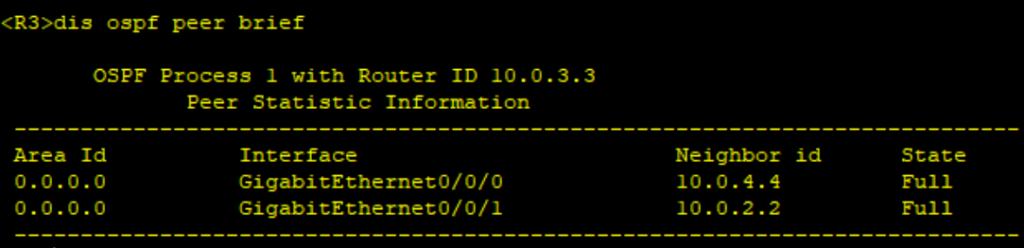

主要查看邻居的状态是否为“Full”

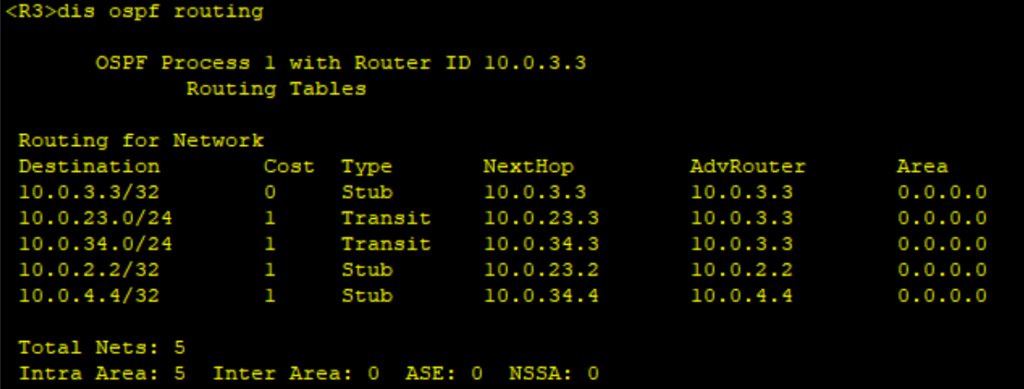

主要查看ospf 学习路由的网络类型“Type”

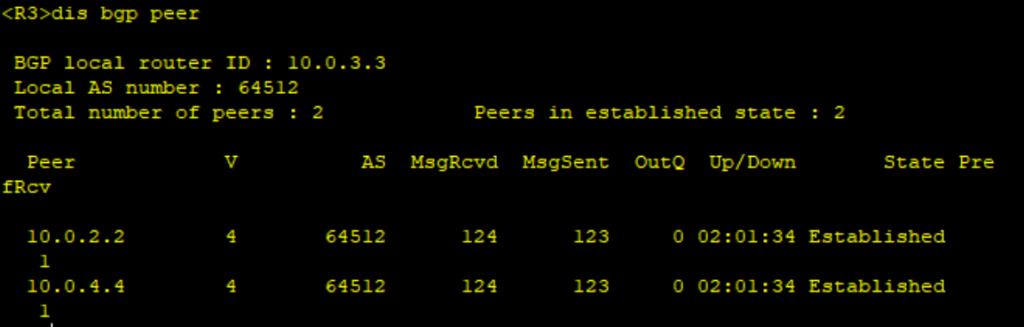

查看iBGP 对等体,主要关注State状态

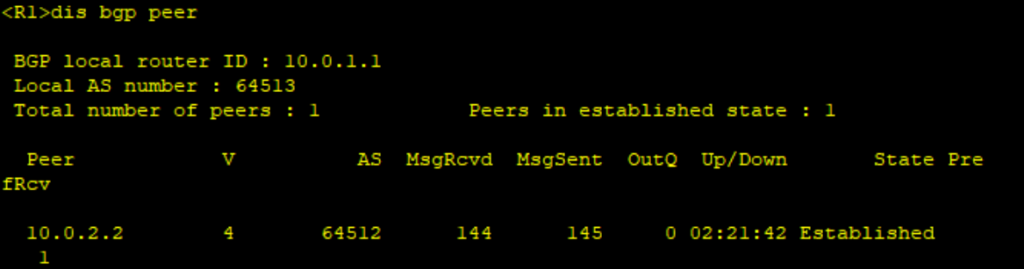

查看EBGP建立的对等体。

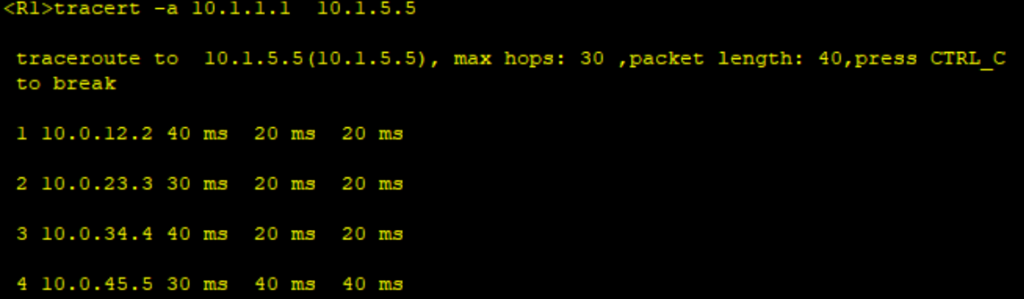

测试BGP 发布的路由

在R1 上使用ping -c 1 -a 10.1.1.1 10.1.5.5

思考 :相较于物理接口建立 EBGP,使用环回接口建立EBGP 对等体的好处。

Loopback接口属于逻辑接口,与物理接口相比,不受链路影响,减少BGP振荡。

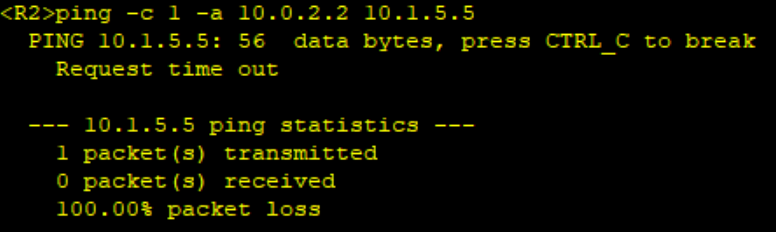

思考 :为什么R1能够Ping 10.1.5.5的路由 R2,R3不能?

因为R2、R3没有到达 R1 10.0.45.0/24 的路由,反之R3、R4也不能到达 10.1.1.1

Network MPLS LDP 基本功能实验

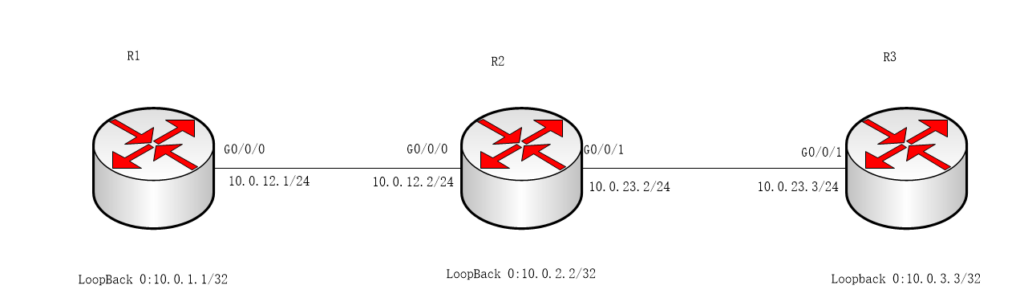

实验拓扑

R1配置

1、各接口及环回接口IP配置

2、配置IGP (OSPF)发布各节点接口所连网段和LSR ID的主机路由

3、在各LSR上使能全局的MPLS和MPLS LDP能力

4、在各LSR的接口上使能MPLS和MPLS LDP能力

5、验证配置结果

R1配置

sysname R1

mpls lsr-id 10.0.1.1 // LSR ID用来在网络中唯一标识一个LSR
mpls //开启全局MPLS

mpls ldp //开启全局MPLS LDP

ospf 1 router-id 10.0.1.1
area 0.0.0.0
network 10.0.1.1 0.0.0.0
network 10.0.12.0 0.0.0.255

interface GigabitEthernet0/0/0
ip address 10.0.12.1 255.255.255.0
mpls
mpls ldp

interface LoopBack0
ip address 10.0.1.1 255.255.255.255

R2 配置

sysname R2

mpls lsr-id 10.0.2.2
mpls

mpls ldp

ospf 1 router-id 10.0.2.2
area 0.0.0.0
network 10.0.2.2 0.0.0.0
network 10.0.12.0 0.0.0.255
network 10.0.23.0 0.0.0.255

interface GigabitEthernet0/0/0
ip address 10.0.12.2 255.255.255.0
mpls
mpls ldp

interface GigabitEthernet0/0/1
ip address 10.0.23.2 255.255.255.0
mpls
mpls ldp

interface LoopBack0
ip address 10.0.2.2 255.255.255.255

R3配置

sysname R3

mpls lsr-id 10.0.3.3
mpls

mpls ldp

ospf 1 router-id 10.0.3.3
area 0.0.0.0
network 10.0.3.3 0.0.0.0
network 10.0.23.0 0.0.0.255

interface GigabitEthernet0/0/1
ip address 10.0.23.3 255.255.255.0
mpls
mpls ldp

interface LoopBack0
ip address 10.0.3.3 255.255.255.255

验证

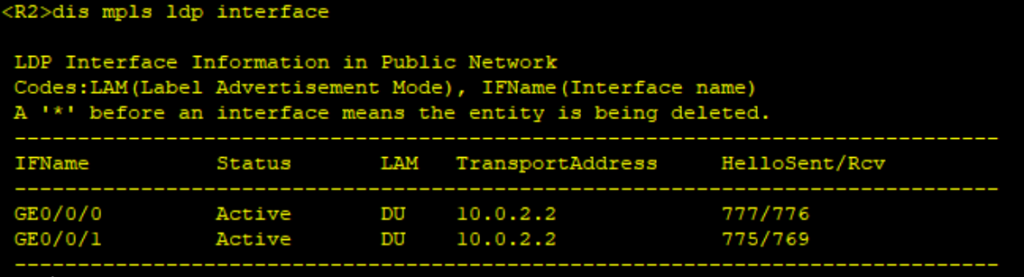

查看启用了LDP 的接口

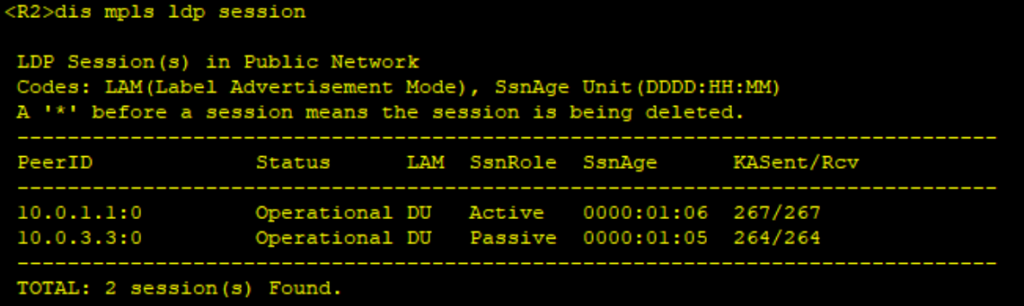

查看LDP 会话 会话状态为Operational 表示会话成功建立。

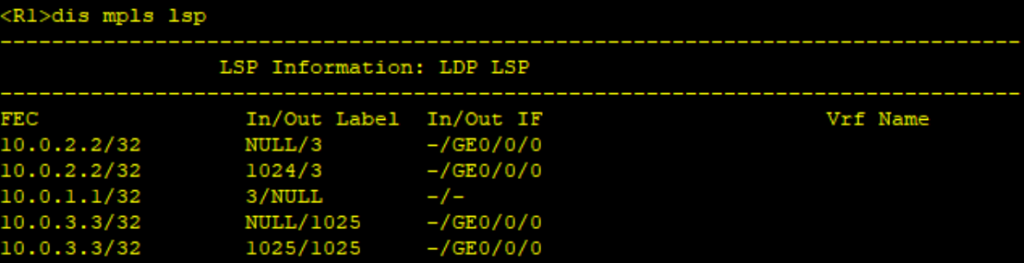

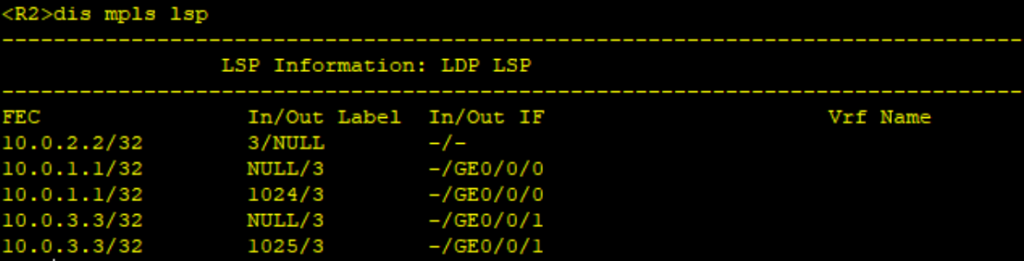

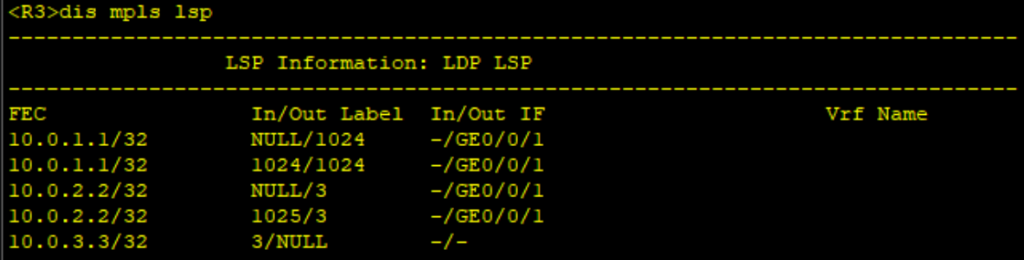

查看MPLS LSP 通道

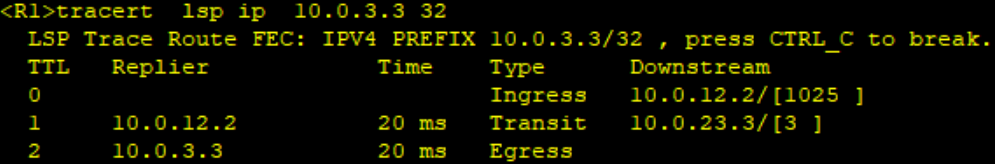

查看R1去往10.0.3.3的MPLS 报文

可以看到R1 出发被打标签是1025 、到达 R2时被替换为3(PHP特殊标签)

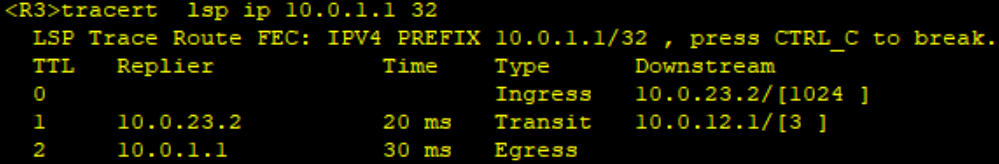

查看R3去往10.0.1.1的MPLS报文

可以看出R3 出发被赋予标签1024、到达R2时被替换为3

思考 为什么标签转发比IP转发的效率更高?

转发知乎

路由器对IP包的转发使用的CPU处理,那么CPU处理每一个IP包就会使用最长掩码匹配原则,举个栗子,如果路由器收到了一个目的IP为192.168.1.1的数据包,此时在路由表中有192.168.0.0/16,192.168.1.0/24,192.168.1.1/32三条路由,那么路由器要经过三次查找,找到最精确的匹配192.168.1.1/32,才能将数据包转发出去。

首先MPLS将路由器的控制层面与转发层面进行了分离。在控制层面中,路由协议生成路由表,标签协议生成标签信息库(LIB)。在标签信息库中会为每一类路由条目分配一个标签,例如前例,对192.168.0.0/16,192.168.1.0/24,192.168.1.1/32三条路由只需要分配一个标签,例如标签20,这就叫转发等价类(FEC),而所有的FEC就构成了路由器的转发平面,我们叫做标签转发表(LIB)。这时路由器来说,原来是收到目的IP是192.168.1.1的数据包,要进行三次查路由表再转发;而现在是收到标签为20的标签包,所以路由器不会查路由表,而是一次查找标签转发表(LIB),找到其他路由器为192.168.0.0分配的标签,直接交换出去。加快了路由器的转发效率。

MPLS 的意义:

意义在于在于标签的加入将IP包这种无连接的转发方式变成了面向连接的转发方式,就是标签转发路径(LSP)的形成。那么一旦面向连接的转发形成以后,我们可以很方便的将MPLS扩展出多种应用,例如VPN,TE,VPLS,等等技术。

Network MPLS LDP配置任务概览

配置MPLS LDP 基本功能

前置任务

在配置MPLS LDP基本功能之前,需完成以下任务:

  • 配置静态路由或IGP协议,使各节点间的IP路由可达

一、配置LSR ID

背景信息

LSR ID用来在网络中唯一标识一个LSR。LSR没有缺省的LSR ID,必须手工配置。为了提高网络的可靠性,推荐使用LSR某个Loopback接口的地址作为LSR ID。

请在MPLS域的所有节点上进行以下配置。

  1. 执行命令mpls lsr-id lsr-id,配置本节点的LSR ID。缺省情况下,没有配置LSR ID。
  2. 如果要修改已经配置的LSR ID,必须先在系统视图下执行undo mpls命令。undo mpls 会删除MPLS 的所有配置,所以要事先规划好lsr ID.

二、开启MPLS 全局功能

执行命令mpls,使能全局MPLS功能,并进入MPLS视图

二、开启MPLS LDP 全局功能

执行命令mpls ldp,使能全局的LDP功能,并进入MPLS-LDP视图。

(可选)执行命令lsr-idlsr-id,配置LDP实例的LSR ID。

缺省情况下,LDP实例的LSR ID等于节点的LSR ID。推荐采用缺省值。

在某些使用VPN实例的组网方案中(例如BGP/MPLS IP VPN),如果VPN私网地址与LSR ID重叠,则需要为LDP另外配置LSR ID,以保证TCP连接能够正常建立。

三、配置LDP 会话

分为 本地LDP 会话和远端LDP 会话

本地LDP 会话通常是直连相信的LSR 之间,远端LDP会话是不相邻的LSR建立。

  • 配置本地LDP会话请在两台相邻的LSR上进行以下配置。
    1. 执行命令system-view,进入系统视图。
    2. 执行命令interface interface-type interface-number,进入需要建立LDP会话的接口视图。
    3. 执行命令mpls,使能接口的MPLS能力。缺省情况下,接口的MPLS能力处于未使能状态。
    4. 执行命令mpls ldp,使能接口的MPLS LDP能力。缺省情况下,接口的MPLS LDP能力处于未使能状态。
  • 配置远端LDP会话请在远端LDP会话两端的LSR上进行以下配置。
    1. 执行命令system-view,进入系统视图。
    2. 执行命令mpls ldp remote-peer remote-peer-name,创建MPLS LDP远端对等体,并进入MPLS LDP远端对等体视图。
    3. 执行命令remote-ip ip-address,配置MPLS LDP远端对等体的IP地址。缺省情况下,没有配置LDP远端对等体的IP地址。配置的远端对等体的IP地址必须是远端对等体的LSR ID。LDP实例的LSR ID和节点的LSR ID不一致时,要使用LDP实例的LSR ID

Network MPLS LDP

定义

标签分发协议LDP(Label Distribution Protocol)是多协议标签交换MPLS的一种控制协议,相当于传统网络中的信令协议,负责转发等价类FEC(Forwarding Equivalence Class)的分类、标签的分配以及标签交换路径LSP(Label Switched Path)的建立和维护等操作。LDP规定了标签分发过程中的各种消息以及相关处理过程。

目的

MPLS支持多层标签,并且转发平面面向连接,故具有良好的扩展性,使在统一的MPLS/IP基础网络架构上为客户提供各类服务成为可能。通过LDP协议,标签交换路由器LSR(Label Switched Router)可以把网络层的路由信息直接映射到数据链路层的交换路径上,动态建立起网络层的LSP

目前,LDP广泛地应用在VPN服务上,具有组网、配置简单、支持基于路由动态建立LSP、支持大容量LSP等优点。

LDP基本概念

LDP邻接体

当一台LSR接收到对端发送过来的Hello消息后LDP邻接体建立。LDP邻接体存在两种类型:

  • 本地邻接体(Local Adjacency):以组播形式发送Hello消息(即链路Hello消息)发现的邻接体叫做本地邻接体。
  • 远端邻接体(Remote Adjacency):以单播形式发送Hello消息(即目标Hello消息)发现的邻接体叫做远端邻接体。

LDP通过邻接体来维护对等体的存在,对等体的类型取决于维护它的邻接体的类型。一个对等体可以由多个邻接体来维护,如果由本地邻接体和远端邻接体两者来维护,则对等体类型为本远共存对等体。

LDP会话

LDP会话用于LSR之间交换标签映射、释放等消息。只有存在对等体才能建立LDP会话,LDP会话分为两种类型:

  • 本地LDP会话(Local LDP Session):建立会话的两个LSR之间是直连的。
  • 远端LDP会话(Remote LDP Session):建立会话的两个LSR之间可以是直连的,也可以是非直连的。

本地LDP会话和远端LDP会话可以共存。

LSP 工作机制

Ldp会话的建立

通过LDP发现机制发现LDP对等体用来建立LDP会话。只有建立了LDP会话后,才能建立LDP LSP来承载业务。

Ldp Lsp的建立

LDP通过发送标签请求和标签映射消息,在LDP对等体之间通告FEC和标签的绑定关系来建立LSP,而标签的发布和管理由标签发布方式、标签分配控制方式和标签保持方式来决定。

LDP 扩展

1、Ldp 跨域扩展

LDP跨域扩展通过使能LDP按最长匹配原则查找路由,使LDP能够依据聚合后的路由建立起跨越多个IGP区域的LDP LSP。

产生原因:当网络规模比较大时,通常需要部署多个IGP区域来达到灵活部署和快速收敛的目的。在这种情况下,IGP区域间进行路由通告时,为了避免路由数量多而引起的对资源的过多占用,区域边界路由器(ABR)需要将区域内路由聚合,再通告给相邻的IGP区域。然而,LDP在建立LSP的时候,会在路由表中查找与收到的标签映射消息中携带的FEC精确匹配的路由,对于聚合路由,LDP只能建立Liberal LSP,无法建立跨越IGP区域的LDP LSP。因此,引入LDP跨域扩展来解决这个问题。

2、LDP为BGP路由分标签

3、LDP over GRE/mGRE

LDP 可靠性

从控制层面和数据转发层面保障用户业务的可靠。

技术分类说明包含特性
故障检测技术对MPLS网络中的路径进行快速检测,故障时确保快速触发保护技术生效。BFD for LDP LSP
流量保护技术MPLS网络端到端路径故障时,确保流量切换到备份路径,尽可能地避免流量的丢失。LDP与静态路由联动
LDP与IGP联动
LDP FRR
本远端LDP会话共存
MPLS网中的节点控制层面故障时,保证转发层面不中断,从而确保流量转发不中断。LDP GR

LSP 建立的缺点

它基于IP路由表构建LSP,从而使MPLS网络在功能上自动等同于纯IP网络。
